Conversão de BREP de malha em BREP padrão

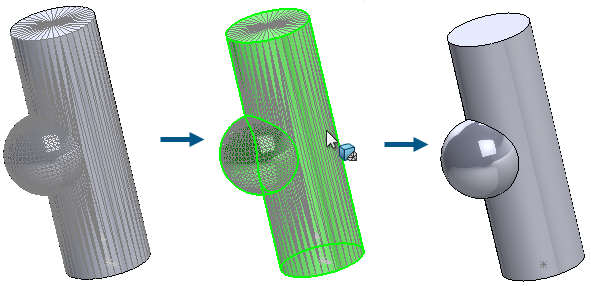

Você pode usar o comando Converter malha em padrão para converter faces de malha segmentadas BREP com geometria reconhecida em faces BREP padrão.

Essa funcionalidade funciona para corpos de malha BREP ou híbridos que têm geometria reconhecida. A funcionalidade é mais eficaz em malhas com geometria plana, cilíndrica, cônica e esférica bem definida que não têm ruído significativo.

Conversão de BREP de malha em BREP padrão:

  1. Abra um modelo que tenha corpos de malha BREP ou malha híbrida com faces segmentadas e reconhecidas.
  2. Siga um destes procedimentos:
    • Clique com o botão direito do mouse em um corpo e selecione Converter malha em padrão .
    • Clique em Inserir > Malha > Converter malha em padrão .
    • No CommandManager Modelagem de malha, clique em Converter malha em padrão .
  3. No PropertyManager, em Selecionar corpo, selecione corpos para converter faces de BREP de malha reconhecidas segmentadas em faces BREP padrão.
    As cores indicam faces de malha reconhecidas ou não reconhecidas.
  4. Clique em para converter as faces de malha segmentadas BREP reconhecidas em faces de BREP padrão.
    É possível repetir esse processo para tentar reconhecer e converter faces adicionais.
    As faces BREP padrão convertidas aparecem na árvore de projeto do FeatureManager com o nome e o ícone Converter em BREP padrão .
