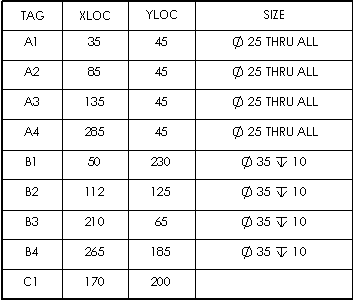

Criar uma tabela de furos Clique em Tabela de furos (barra de ferramentas Tabela) ou em Inserir > Tabelas > Tabela de furos. Defina as opções no PropertyManager. Na área de gráficos, selecione um vértice para especificar a Origem. Você pode selecionar um eixo X e um Y para definir o vértice da referência. Também é possível arrastar a referência de origem na posição correta depois de inserir a tabela. Vértice selecionado como origem Arestas selecionadas como os eixos X e Y Selecione as arestas de furos ou uma face do modelo para incluir todos os loops de corte dentro dos limites da face. Se a vista de desenho for exibida em Estrutura de arame ou Linhas ocultas visíveis , você poderá selecionar os furos não passantes na face oposta para incluir na tabela de furos. Esses furos são denominados LADO MAIS DISTANTE. Para adicionar mais vistas de desenho à tabela, clique em Próxima vista no PropertyManager e repita as etapas 3 e 4. Clique em . Se você não tiver selecionado Anexar ao ponto de âncora, clique na área de gráficos para colocar a tabela. A tabela é colocada no desenho com notas adicionadas perto dos furos. Tópico paiTabelas de furos
