O seletor de recursos é uma barra de ferramentas flutuante sensível ao contexto, usada para distinguir os diferentes tipos de recursos do DimXpert.
As opções disponíveis no seletor de recursos dependem da face selecionada e do comando ativo. Use o seletor de recursos em todas as seleções de recursos:
- Dimensões
- Referenciais
- Tolerâncias geométricas
- Esquemas de tolerância automáticos
- Criação de padrões
A ordem dos recursos no seletor de recursos baseia-se na complexidade:
- Recursos básicos como planos, cilindros e cones estão à esquerda.
- Recursos compostos como furos com rebaixo, entalhes, ranhuras e padrões estão no meio.
- Recursos compostos como furos compostos e pontos de interseção estão à direita. Os recursos compostos exigem seleções adicionais.
Com o DimXpert, uma única face normalmente pode definir diversos tipos de recurso de fabricação que exigem dimensões e tolerâncias diferentes.

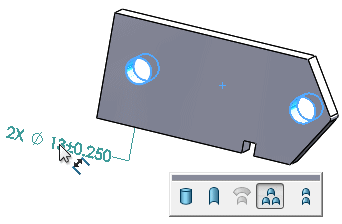

Exemplo: Usar seletor de recursos

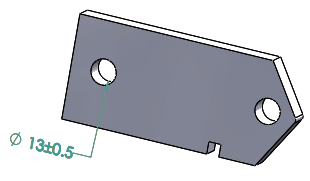

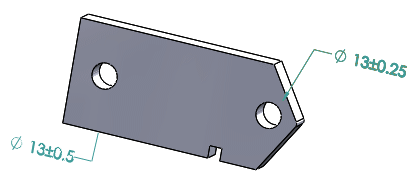

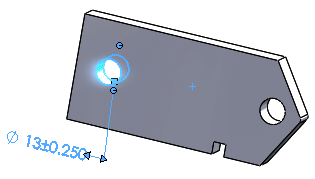

Para usar o seletor de recursos para criar dimensões individuais de tamanho para um padrão de furos:
