O PropertyManager de canto complexo fornece opções aprimoradas de tratamento de canto. Além disso, você pode criar e editar o sistema de estrutura mais facilmente.
PropertyManager de Canto complexo
Para abrir este PropertyManager:
- Abra um modelo que inclua três ou mais membros que se interceptam.
- Em Árvore de projeto do FeatureManager®, expanda Gerenciamento de cantos
.
- Clique com o botão direito do mouse em Grupo de cantos complexos e selecione Editar recurso.
Os aprimoramentos incluem:

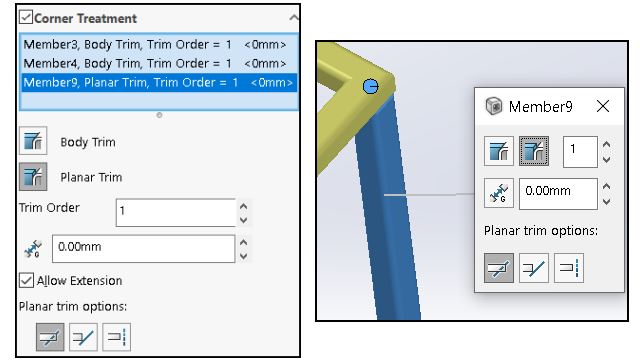

- Em tratamento de canto, a caixa Membros exibe membros de aparagem de corpo e membros de aparagem plana. Você pode selecionar um membro e clicar em Aparar corpo ou Aparagem plana para alterar seu tipo de aparagem.
- Os detalhes do membro selecionado, como aparagem de corpo, aparagem plana e ordem de aparagem, aparecem como avisos na área de gráficos.
- Os ícones representam opções de aparagem plana.
Acesso ao sistema de estrutura
Os aprimoramentos incluem:
- Quando você abre um modelo de sistema de estrutura, o SOLIDWORKS exibe uma mensagem para ativar a guia sistema estrutural.
- Para novos arquivos, o CommandManager exibe Criar sistema estrutural. Quando você clica em Criar sistema estrutural, o SOLIDWORKS exibe o PropertyManager de Membro primário.
- Para arquivos que incluem um sistema estrutural, o CommandManager exibe a opção Editar sistema estrutural.
- Para arquivos que incluem vários sistemas estruturais, você deve selecionar o sistema estrutural a ser editado na árvore de projeto do FeatureManager.
