Compartilhamento de modelos como o tipo de arquivo STEP242 (2025 FD01)

Quando você ativa o suplemento SOLIDWORKS MBD, os usuários do 3DEXPERIENCE podem compartilhar peças ou montagens como o tipo de arquivo STEP242 para o 3DDrive. Todas as propriedades personalizadas associadas aos arquivos aparecem na caixa de diálogo Compartilhar em Propriedades personalizadas.

Benefícios: O tipo de arquivo STEP242 é uma atualização do padrão de arquivo STEP neutro para CAD e inclui informações 3D sobre produtos e fabricação (PMI), além dos dados CAD.

O suplemento do SOLIDWORKS MBD não faz parte de nenhuma função. Você precisa de uma licença autônoma que adiciona durante a instalação na caixa de diálogo Instalar suplementos do SOLIDWORKS.

Para compartilhar modelos como o tipo de arquivo STEP242 para o 3DDrive:

  1. Clique em Ferramentas > Suplementos, selecione SOLIDWORKS MBD e clique em OK.
  2. Abra uma peça ou montagem e clique em Arquivo > Compartilhar.
  3. Na guia Compartilhar arquivo, em Compartilhar arquivo no 3DDrive::
    1. Especifique o Nome do arquivo.

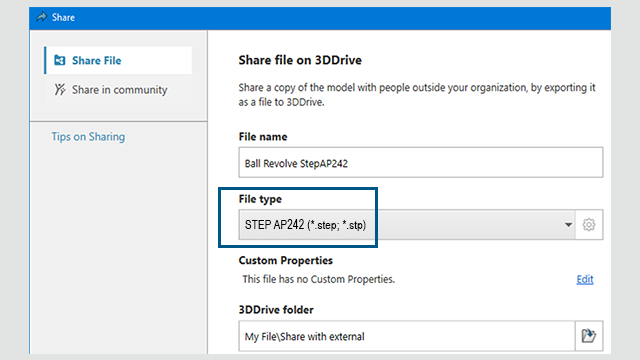

    2. Em Tipo de arquivo, selecione STEP242 AP242 (*.step;*.stp).
    3. Opcional: Para selecionar as propriedades personalizadas disponíveis no modelo, na seção Propriedades personalizadas, clique em Editar.

      No PropertyManager Publicar no STEP242 no 3DDrive, selecione as propriedades personalizadas a serem compartilhadas no modelo e clique em .

      A caixa de diálogo Compartilhar externamente é exibida. Vá para a etapa quatro.

    4. Clique em Carregar.

      A caixa de diálogo Compartilhar externamente é exibida.

  4. Especifique as opções de compartilhamento e clique em Compartilhar.

    O sistema notifica que o arquivo foi carregado no 3DDrive.

    Para obter mais informações, consulte Compartilhamento de arquivos no 3DDrive.
