A paleta de estrutura de bloco ajuda a visualizar, gerenciar e navegar por hierarquias de bloco complexas. Ela aumenta a eficiência e a organização de tarefas de projeto e desenho.
Uma estrutura de bloco é uma disposição de blocos aninhados que criam uma hierarquia. A paleta de estrutura de bloco exibe as estruturas de bloco aninhadas e fornece uma maneira de gerenciar os blocos.
A paleta mostra os seguintes benefícios:
- Visualização de hierarquia. Ajuda ao lidar com designs grandes e complexos que têm vários blocos aninhados.
- Obtenha uma vista estruturada da organização de blocos em um desenho.

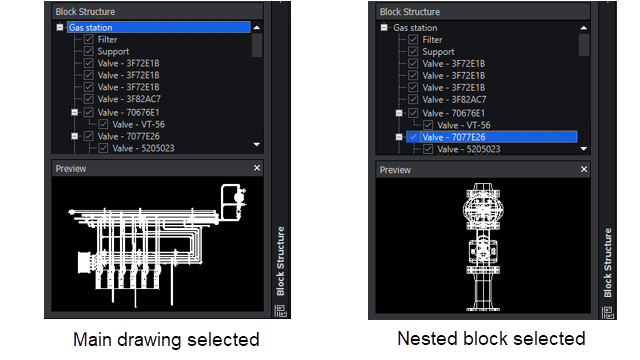

- Exibe uma representação visual da estrutura de bloco para uma instância de bloco selecionada.
- Facilita a criação e o gerenciamento de estruturas de bloco hierárquicas.
- Realça blocos aninhados dentro do bloco principal ou do bloco pai. Um bloco pode servir como um bloco aninhado dentro de vários blocos pai. A paleta exibe o bloco como um elemento aninhado dentro de todas as estruturas de bloco pai relevantes.
- Suporte para estruturas de bloco aninhadas dentro de um local.
- Recolhe ou expande a estrutura do bloco.
- Controla o nível de detalhes exibido.
- Exibe ou oculta instâncias de bloco individuais na área de gráficos.
- Gerencia a visibilidade de blocos específicos dentro da estrutura.
- Gerenciamento de blocos. A organização aprimorada garante que o desenho CAD permaneça coerente e mais fácil de trabalhar.
- Acesse e edite blocos aninhados diretamente da paleta, simplificando o processo de edição quando os blocos contêm outros blocos aninhados. Por exemplo, um bloco de janela aninhado dentro de um bloco de parede.
- Copia blocos de uma área do desenho e cola-os em outro lugar, mantendo a estrutura hierárquica. Isso simplifica o processo de reutilização de elementos de projeto e manutenção da consistência no desenho.
- Renomeia, agrupa, organiza ou exclui blocos na paleta.
- Aninha um bloco dentro de outro bloco no desenho.
- Navegação. Facilita a localização e a edição de elementos específicos dentro do projeto, economizando tempo e esforço.
- Navegação pelo desenho selecionando blocos na paleta.
- Localize e concentre-se em elementos específicos dentro de estruturas de blocos complexos.
- Aumente o zoom em instâncias de bloco individuais na área de gráficos.
Para abrir a paleta estrutura de bloco:
- Na faixa de opções, clique em .
- No menu, clique em .
- Digite BLOCKSTRUCTURE na janela de comandos.
