Configuração da tarefa de conversão (2025 SP1)

Na ferramenta Administração do SOLIDWORKS, ao configurar uma tarefa de conversão, você pode usar as seguintes opções de conversão avançadas para os formatos de arquivo de saída .stl .igs.

Formato do arquivo de saída Opções avançadas de conversão

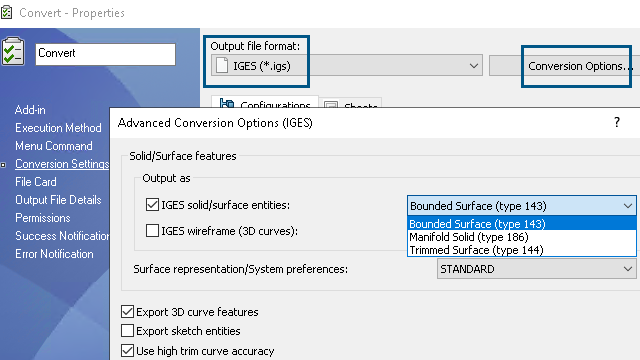

IGES (*.igs) Superfície limitada (tipo 143): Selecione para converter as faces da peça, montagem ou as superfícies selecionadas e seus limites definidos por outras entidades IGES, por exemplo, curvas e arestas.

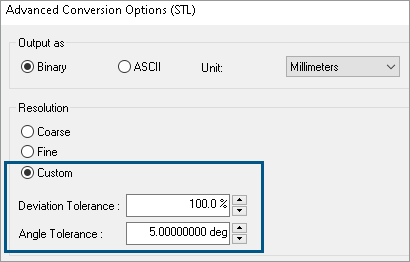

STL (*.stl) Opção Personalizada em Resolução com as seguintes opções secundárias:
  • Tolerância de desvio : Controla a tesselação de toda a peça. Números mais baixos geram arquivos com maior precisão de toda a peça.
  • Tolerância angular: Controla a tesselação de pequenos detalhes. Números mais baixos geram arquivos com maior precisão de detalhes menores, mas esses arquivos levam mais tempo para serem gerados.

Você pode acessar essas opções em Tarefas > Converter > Abrir > Configurações de conversão > Opções de conversão.

Essas opções do sistema são semelhantes àquelas do SOLIDWORKS Export para os formatos de arquivo .stl e .igs. Para obter mais informações, consulte a Ajuda do SOLIDWORKS: Opções de exportação do IGES e Ajuda do SOLIDWORKS: Opções de exportação de arquivo STL, 3D Manufacturing Format e de fabricação aditiva.
