Suporte para montagens de clipes e peças de clipes no Assistente de componentes de roteamento (2025 SP2)

O Assistente de componentes de roteamento oferece suporte a montagens de clipes e peças de clipes, permitindo que você defina e configure montagens como componentes de roteamento. Os requisitos básicos para os dois tipos são os mesmos e as etapas para criá-los no Routing Library Manager seguem o mesmo processo.

Benefícios: Esta atualização permite maior flexibilidade no projeto e na integração de clipes complexos em fluxos de trabalho de roteamento.

Os aprimoramentos no Routing Library Manager são:
  • Montagens de clipes: Os usuários podem selecionar e configurar um arquivo de montagem (.SLDASM) como um clipe de rota.
  • Pontos de rota: Os usuários podem definir pontos de roteamento para alinhar fios, cabos ou mangueiras.
  • Integração perfeita: As montagens de clipes funcionam com fluxos de trabalho de rota existentes e são armazenadas na Biblioteca de rotas.
Siga estas etapas para definir uma montagem de clipe no Routing Library Manager:
  1. Selecione a montagem do clipe.

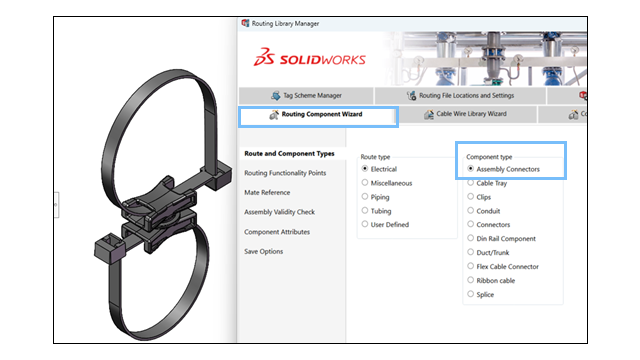

    1. Abra o Routing Library Manager e acesse o Assistente de componentes de roteamento.
    2. Escolha o Tipo de rota e o Tipo de componente, depois clique em Avançar.
  2. Adicione pontos de roteamento (PontosAR) ao conjunto de clipes para definir o alinhamento do fio, do cabo ou da mangueira.
    Nota: Os pontos de conexão (PontosC) estão desativados. Eles não são necessários para clipes.
  3. Adicione a geometria de roteamento.
    1. Defina o Eixo do clipe para especificar a direção da rota.
    2. Se o conjunto do clipe exigir posicionamento rotacional, adicione o Eixo de rotação.
  4. Adicione Referências de posicionamento para definir o alinhamento adequado da montagem do clipe.
  5. Valide o conjunto do clipe e confirme se ele atende aos requisitos de roteamento.
  6. Configure a Tabela de projeto.
    1. Se a montagem do clipe tiver várias configurações, abra a Tabela de projeto existente para fazer ajustes.
    2. Se não houver nenhuma, crie uma Tabela de projeto.
    3. Valide entradas padrão e personalizadas na tabela usando uma planilha do Excel incorporada.
  7. Verifique os Atributos de componente. Modifique os atributos do componente conforme necessário.
  8. Guarde o conjunto do clipe.
    1. Salve o conjunto de clipes configurado na Biblioteca de rotas.
    2. Especifique um local de pasta de biblioteca e um nome de arquivo.
    3. Salve o componente como um arquivo .XML.
