Gerenciar componentes deformáveis (2025 SP2)

Você pode usar o comando Comportamento mecânico do produto em MySession para definir como um componente se comporta em uma montagem. Você pode classificá-lo como rígido, deformável ou deformado, mantendo um único número de peça.

Benefícios: Essa abordagem oferece aos usuários do SOLIDWORKS uma maneira simples de gerenciar componentes flexíveis sem sair do fluxo de trabalho.

No projeto real, alguns componentes, como mangueiras hidráulicas ou molas, começam com uma forma fixa, mas deformam quando colocados em uma montagem. Os engenheiros precisam de uma maneira de rastrear essas alterações sem alternar entre aplicativos.

Para definir um componente como deformável:
  1. Abra uma montagem salva na 3DEXPERIENCE platform.
  2. Em MySession, selecione um componente na árvore.

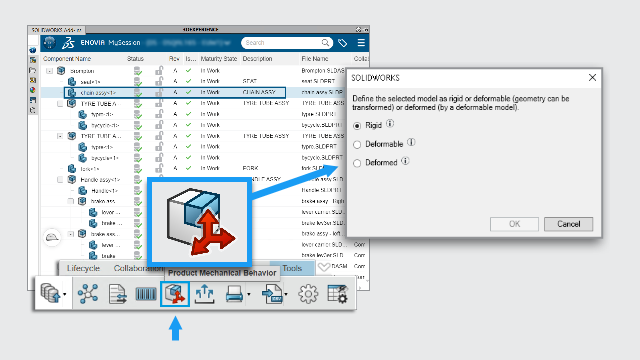

  3. Na barra de ação, clique em Ferramentas > Comportamento mecânico do produto .
  4. Na caixa de diálogo, selecione uma opção:
    Rígido O componente não muda de forma.
    Deformável O componente pode ter formas diferentes em uma montagem.
    Deformado Um produto deformável deforma um produto deformado.
    Clique em Selecionar deformável para escolher um produto deformável.
    Para uma 3DPart deformável, você só pode definir 3DParts como deformadas. Para um produto deformável, você só pode definir produtos como deformados.
Quando um componente é marcado como deformável ou deformado, ele permanece vinculado ao código de peça original na lista de materiais.
Para obter mais informações sobre o Comportamento mecânico do produto, consulte barra de ação do MySession.
