Задайте свойства при вставке указателей центра в чертеж. Имеющиеся свойства отличаются в зависимости от типа выбранного указателя центра.
Чтобы открыть диалоговое окно Указатель центра PropertyManager:
В чертеже нажмите Указатель центра
(панель инструментов "Примечания") или выберите .
Стиль
Определяет стиль указателя центра. ДЛя дополнительной информации см. Стиль.
Авто-вставка
|
Для всех отверстий
|
Параметры
|
|
Для всех скруглений
|
Параметры
|
|
Для всех прорезей
|
Параметры
Указатели центра прорези
|
Параметры
|
Соединительные линии
|
Соединяет обозначения указателей центра.
|
|
Круговые линии
|
Создает большую круговую осевую линию в отверстиях массива.
|
|
Радиальные линии
|
Создает линии от центра массива к отверстиям в массиве.
|
|
Указатель центра
|
Добавляет указатель центра к центру массива.
|
Параметры ручной вставки
|
Указатель центра
|
|
|
Линейный указатель центра
|

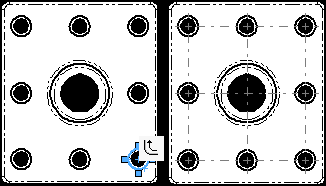

Вставьте указатели центра в линейный массив окружностей или дуг. При распознании линейного массива выберите параметр Распространить
 для создания указателей центра для всех экземпляров в массиве.
Линии соединения. Соединяют обозначения указателей центра.
|
| Указатели центра, распространенные в линейной массиве |
|
|
| Линейные указатели центра с соединительными линиями |
|
|
Круговой указатель центра
|
Вставьте указатели центра в круговой массив окружностей или дуг.
Параметры
|
| |
Указатель центра прорези
|
|
| |
Линии соединения
|
Автоматически добавляет соединительные линии для новых марок центра, когда это возможно. |
Отобразить атрибуты
Снимите флажок Использовать настройки документа по умолчанию, чтобы изменить следующие атрибуты, заданные в разделе Свойства документа – Осевые линии/Указатели центра:
|
Размер указателя
|
Размер указателя соответствует длине от центральной точки до конца указателя центра.
|
|
Удлиненные линии
|
Центральные точки являются указателями центра с отключенным параметром Удлиненные линии. Можно перетащить удлиненные линии, чтобы изменить их размер.
|
|
| Выбрано |
Не выбрано |
|
|
Зазор
|
Зазор – это расстояние между указателем центра и выносной линией. Зазор можно изменить после отмены выбора параметра Использовать масштаб вида в разделе Свойства документов - осевые линии/указатели центра.
|
|
| Выбранный |
Не выбрана |
|
|
Шрифт осевой линии
|
|
|
| Выбрано |
Не выбрано |
|
Угол
|
Угол
|
Если указатель центра был повернут из-за поворота вида, то в этом поле отобразится угол поворота. При положительном значении угла, указатель центра вращается против часовой стрелки. |
Слой
|
Слой
|
В чертежах с именованными слоями выберите нужный слой. |
