PropertyManager Свойства плоскости

После добавления плоскости в трехмерный эскиз можно добавлять или изменять сведения об этой плоскости.

Существующие взаимосвязи

Отображение взаимосвязей для плоскости.

Чтобы просмотреть взаимосвязи:

  • Выберите записи в разделе Существующие взаимосвязи PM_relations_existing.gif, чтобы выделить их в графической области.

Добавить взаимосвязи

Отображение взаимосвязей, которые можно добавить.

Параметры

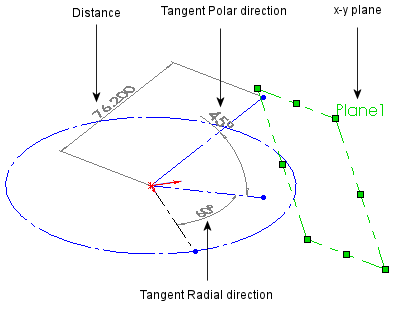

размещение плоскости в трехмерном пространстве на основе углов и координат.

Расстояние Отображает расстояние от плоскости до исходной точки эскиза вдоль направлений X, Y или Z.
PM_Tangent_Radial_Direction.gif Радиальное направление касательной Управляет углом между проекцией нормали к плоскости x-y и направлением X.
PM_Tangent_Polar_Direction.gif Полярное направление касательной. Управляет углом между нормалью и ее проекцией на плоскость x-y.

Отображение свойств плоскости

Чтобы отобразить окно «Свойства плоскости»:

Выберите трехмерную плоскость, которую необходимо отобразить в окне PropertyManager Свойства плоскости.
3D_sketch_plane_added.gif 3D_sketch_plane_selected.gif
В трехмерный эскиз добавится Плоскость1. Плоскость1 становится активной.
