Defeature - Операция Defeature завершена

Для деталей и сборок можно сохранить модель с меньшим количеством элементов в отдельном файле детали или в виде производной конфигурации модели с полным набором элементов.

Чтобы открыть страницу Операция Defeature завершена в окне PropertyManager Defeature, выполните следующие действия.

  1. Выберите Defeature (панель инструментов "Инструменты") или Инструменты > Defeature.
  2. Для однотельных деталей, многотельных деталей и сборок выберите в PropertyManager метод Упростить геометрию или Силуэт (сборки или деталей ).
    Для однотельных деталей, к которым применяется метод Упростить геометрию, PropertyManager открывает страницу Сохранить.
  3. Нажимайте Далее до появления страницы Операция Defeature завершена.

Параметры, выбранные в PropertyManager, сохраняются в оригинальной модели. Инструмент Defeature отображается в дереве конструирования FeatureManager. Если выбрано сохранение модели в отдельном файле, отображается диалоговое окно Сохранить как.

Результаты

Выберите один из следующих параметров для управления результатами:

Сохранить как новый документ Сохраняет деталь или сборку с меньшим количеством элементов в отдельный файл. Данная деталь не имеет ссылок на исходную деталь или сборку.

Для метода силуэта в дереве конструирования FeatureManager отображается папка Группа для каждой группы Defeature. При выборе параметра Объединить группы после этого шага при определении групп появляется имя папки Объединено. Для каждого тела, сформированного с помощью упрощения, папки содержат элемент .

Для метода упрощения геометрии файл детали содержит элементы Defeatured1 .

Если разрешено движение в сборке, модель сохраняется как сборка. Каждая группа, определенная на странице Движение, сохраняется как компонент в сборке с меньшим количеством элементов.

Выберите Связать с исходным файлом, чтобы модель с удаленными элементами связать с исходной моделью. Внешнюю ссылку можно связать, разблокировать или удалить, правой кнопкой мыши нажав на модель и выбрав Внешние ссылки. См. Блокировка и разрыв внешних ссылок.
Создать новую конфигурацию Сохраняет элемент Defeature в виде конфигурации. Выберите Включить справочную геометрию верхнего уровня, чтобы добавить справочную геометрию (только для сборок).

Чтобы избежать подвешенных ссылок, прикрепленных к компоненту, не изменяйте компонент в конфигурации Defeature на родительскую конфигурацию или измените компонент из родительской конфигурации на конфигурацию Defeature.

Ссылки, которые могут быть подвешенными, включают прикрепленные примечания и размеры.

Доступно при выборе метода Силуэт .

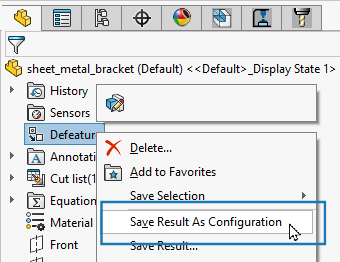

Сохранить настройки для использования в будущем Параметры Defeature сохраняются в исходной модели с полным набором элементов. Для деталей: Если выбрать этот параметр после создания объекта defeature, производный объект defeature все равно можно будет сохранить в качестве конфигурации. В дереве конструирования FeatureManager нажмите правой кнопкой мыши на объект Defeature и выберите Сохранить результат как конфигурацию, чтобы сохранить производный объект defeature в качестве конфигурации.
В дереве конструирования FeatureManager можно нажать правой кнопкой мыши Defeature и выбрать Редактировать элемент , Сохранить результат, Сохранить результат со ссылкой или Удалить.
