Команда Массив создает линейный или круговой массив из выбранных элементов. Массив основан на исходном элементе. Можно создать линейный массив, круговой массив, управляемый кривой массив и массив заполнения или использовать для создания массива точки эскиза или координаты таблицы.
Также можно создавать линейные или круговые массивы плоскостей и осей.
С помощью команды Зеркальное отражение копируются выбранные элементы или все элементы, при этом они зеркально отражаются относительно выбранной плоскости или грани.
Чтобы распространить данные цветов, текстур и условных изображений резьбы SOLIDWORKS на все экземпляры массива и зеркально отображенные объекты, выберите в PropertyManager параметр Распространить свойства видимости.
Для многотельных деталей можно использовать массив или зеркальное отражение для создания массива или зеркального отражения нескольких тел в одном документе.
|
|

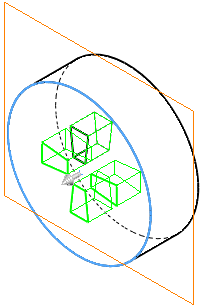

| Зеркальное отражение многотельный деталей относительно плоскости |
Если массив или зеркальное отражение разделяют единое тело на несколько тел, можно выбрать тела для сохранения и указать конфигурации для обновления.

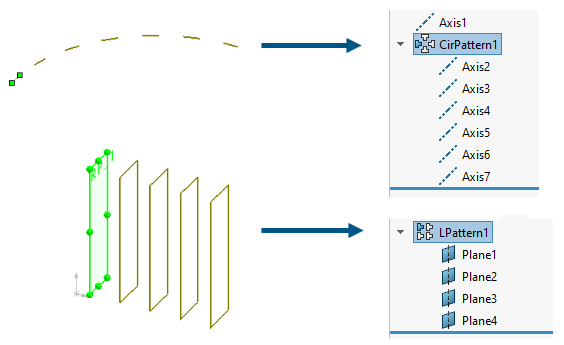

Можно создавать линейные или круговые массивы плоскостей и осей.
Ограничения:
- Если плоскость содержит эскиз, массив плоскости не создает массив эскиза.
- Массив может содержать только один объект справочной геометрии, одну плоскость либо одну ось.
Данное программное обеспечение также поддерживает полный предварительный просмотр элементов массива и зеркальных элементов.
