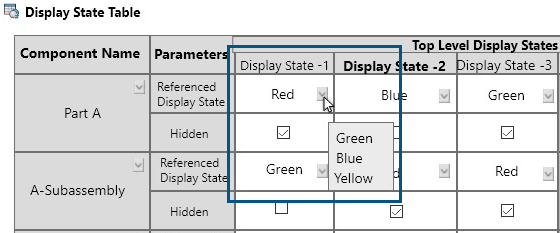

| Имя компонента |
Отображает перечень компонентов и узлов сборки, для которых можно задать параметры состояния отображения. Можно указать параметры состояния отображения сборки верхнего уровня и выбрать состояние отображения компонента или узла сборки для применения в состоянии отображения сборки верхнего уровня. |
| Состояния отображения верхнего уровня |
Выводит ниже список состояний отображения, содержащихся в сборке верхнего уровня. |
| Состояние отображения - n |
Перечисляет состояния отображения в сборке верхнего уровня. Установите и снимите флажки, чтобы скрыть или отобразить компоненты или узлы сборки для каждого состояния отображения сборки верхнего уровня. Чтобы переименовать состояние отображения, щелкните правой кнопкой мыши ячейку заголовка состояния отображения и выберите Переименовать состояние отображения.
Чтобы задать для сборки верхнего уровня другое состояние отображения, выполните одно из перечисленных действий:
- Дважды щелкните ячейку заголовка состояния отображения
- Нажмите правой кнопкой мыши на ячейку заголовка состояния отображения и выберите Переключить состояние отображения.
|
| Создать новое состояние отображения |
Добавление нового состояния отображения для сборки верхнего уровня в таблицу. Дважды щелкните на Создать новое состояние отображения, введите имя состояния отображения и нажмите OK. Программа автоматически добавляет еще один пустой столбец Создать новое состояние отображения для создания дополнительных состояний отображения. |
