Создание размеров DimXpert на основе размеров эскиза

Размеры DimXpert можно создавать на основе размеров эскиза.

Чтобы создать размеры DimXpert на основе размеров эскиза, выполните следующие действия.

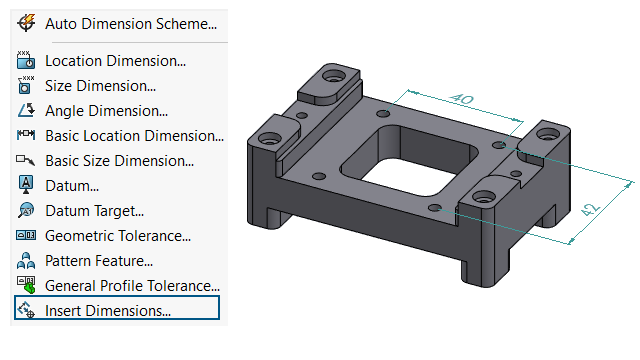

  1. Нажмите Вставить размеры (панель инструментов MBD Dimension) или Инструменты > MBD Dimension > Вставить размеры.
  2. В окне PropertyManager:
    1. Для Элементов выберите элементы в графической области или в дереве конструирования FeatureManager®.
    2. В разделе Размеры эскиза выберите размеры в графической области для создания размеров DimXpert.
    3. Нажмите .
