Размер профиля для сварных деталей и структурных систем

Для сварных деталей и структурных систем можно выбрать размер профиля в таблицах параметров и таблицах конфигураций.

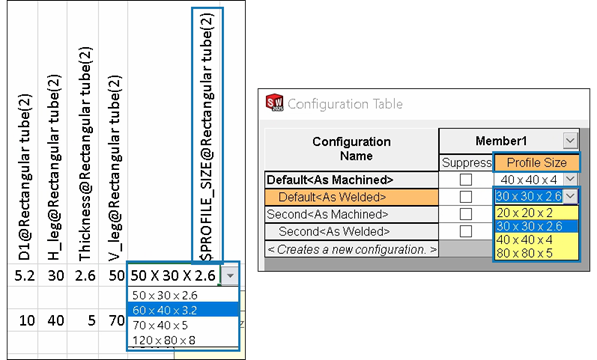

Для настроенных профилей в таблице параметров и таблице конфигураций отображается столбец Размер профиля, где можно выбрать размер профиля для конфигураций из списка.

Для управления размером профиля в таблицах параметров в заголовке столбца используется следующий синтаксис:
  • Сварные детали: $PROFILE_SIZE@feature_name
  • Структурные системы: $PROFILE_SIZE@member_name

Чтобы указать размер профиля для конфигураций в таблице параметров, выполните следующие действия.

  1. Откройте деталь, имеющую несколько конфигураций.
  2. Нажмите Таблица параметров Excel на панели инструментов или выберите в меню Вставка > Таблицы > Таблица параметров Excel .

    Появится столбец $PROFILE_SIZE, в котором можно указать размер профиля для конфигураций.

Чтобы указать размер профиля для конфигураций в таблице конфигураций, выполните следующие действия.

  1. Для детали, имеющей несколько конфигураций, выберите вкладку ConfigurationManager .
  2. Разверните Таблицы .
  3. Нажмите правой кнопкой мыши Таблица конфигурации и выберите Отобразить таблицу.

    Появится столбец Размер профиля, в котором можно указать размер профиля для конфигураций.

  4. Дополнительно: Чтобы добавить элемент сварной детали в таблицу конфигураций, нажмите на него правой кнопкой мыши и выберите Настроить элемент.

    Затем можно выбрать в списке Размер профиля, чтобы добавить этот столбец в таблицу конфигураций и указать размер профиля.
