Вытягивание закрашенных контуров эскиза

Чтобы вытянуть закрашенные контуры эскиза:

  1. В режиме эскиза нажмите Закрашенные контуры эскиза (панель инструментов "Эскиз") или выберите Инструменты > Настройки эскиза > Закрашенные контуры эскиза.
    Отключите инструмент с помощью функции Закрашенные контуры эскиза.
  2. Создайте эскиз с несколькими подключенными подконтурами.

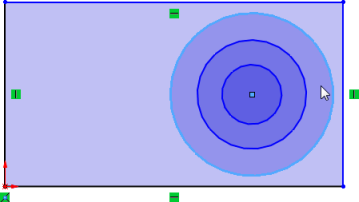

  3. Нажмите на подконтур объекта эскиза и перетащите его.
    Переместится весь объект эскиза.

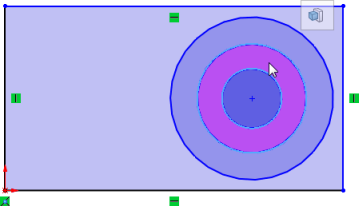

  4. Нажмите Alt и кликните на закрашенной области.
    На контекстной панель инструментов отобразится инструмент Вытянутая бобышка/основание .
  5. Нажмите кнопку Вытянутая бобышка/Основание.
  6. Установите требуемые параметры в PropertyManager и нажмите .
    Закрашенная область будет вытянута.
