Преобразование сетки BREP в стандартные тела BREP

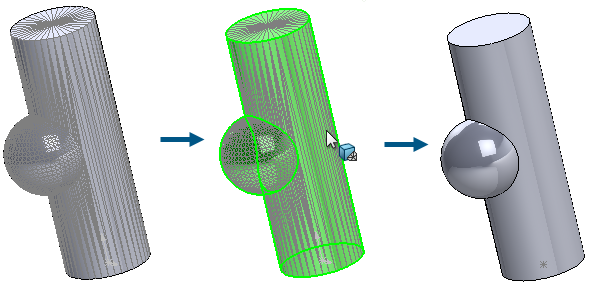

Можно использовать команду Преобразовать сетку в стандартное тело для преобразования граней сетки контурного представления (BREP) с распознанной геометрией в стандартные грани контурного представления.

Эта функция работает для тел сетки BREP или гибридных тел сетки с распознанной геометрией. Эта функциональность лучше всего подходит для сеток с четко определенной плоской, цилиндрической, конической и сферической геометрией, не имеющих значительных помех.

Чтобы преобразовать сетку контурного представления в стандартное тело контурного представления:

  1. Откройте модель с телами сетки BREP или телами гибридной сетки с сегментированными и распознанными гранями.
  2. Выполните одну из следующих операций.
    • Нажмите правой кнопкой мыши на тело и выберите Преобразовать грани сетки в стандартные .
    • Нажмите Вставить > Сетка > Преобразовать грани сетки в стандартные .
    • В окне CommandManager "Моделирование сетки" нажмите Преобразовать грани сетки в стандартные .
  3. В окне PropertyManager в разделе Выбрать тело выберите тела для преобразования сегментированных распознанных граней сетки BREP в стандартные грани BREP.
    Цвета обозначают распознанные или нераспознанные грани сетки.
  4. Нажмите , чтобы преобразовать распознанные сегментированные грани сетки контурного представления в стандартные грани контурного представления.
    Можно повторить этот процесс, чтобы попытаться распознать и преобразовать дополнительные грани.
    Преобразованные стандартные грани BREP отображаются в дереве конструирования FeatureManager с именем Преобразовать в стандартные грани BREP и значком .
