Создание размеров DimXpert на основе размеров элементов и справочных размеров

Нет необходимости создавать размеры DimXpert вручную, что экономит время.

Создание размеров DimXpert на основе размеров элементов и справочных размеров:

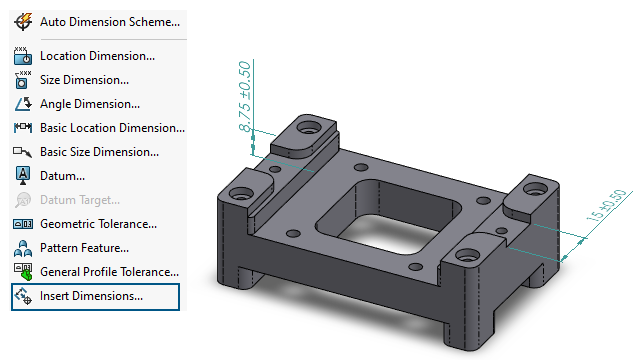

  1. Нажмите Вставить размеры (панель инструментов MBD Dimension) или Инструменты > MBD Dimension > Вставить размеры.
  2. В окне PropertyManager:
    1. Для Элементов выберите элементы в графической области или в дереве конструирования FeatureManager®.
    2. Для параметров Размеры элементов или Справочные размеры выберите размеры в графической области.
    3. Нажмите .
