Оценка файлов с помощью помощника по подготовке файлов

Перед сохранением файлов в 3DEXPERIENCE platform можно использовать помощника по подготовке файлов для оценки файлов на наличие распространенных проблем, таких как дублирование имен файлов и отсутствие ссылок на файлы или конфигурации.

Данная информация применима к SOLIDWORKS, если используется приложение Design with SOLIDWORKS.

Оценка файлов SOLIDWORKS с помощью помощника по подготовке файлов

:
  1. В SOLIDWORKS выберите Инструменты > Помощник по подготовке файлов.
  2. В диалоговом окне Помощник по подготовке файлов нажмите Добавить папки.
  3. В диалоговом окне Открыть выберите папку и нажмите Выбрать папку.
  4. Выберите папки для файла журнала и резервной копии.
    Файл журнала Указывает папку для файлов журнала. В папке хранятся файлы журнала и файл результатов анализа HTML.
    Резервная копия Указывает папку для резервных копий. В папке хранятся копии измененных файлов.
  5. В разделе Изменить выберите элементы для оценки:
    Найти повторяющиеся файлы и запросить объединение Выполняет поиск повторяющихся файлов.

    При обнаружении повторяющихся файлов программа SOLIDWORKS открывает диалоговое окно Объединить дубликаты.

    Укажите параметры.

    • Совпадение по имени файла. Проверяет наличие идентичных имен файлов.
    • Совпадение по имени файла и именам конфигураций. Проверяет наличие идентичных имен файлов, имен конфигураций и количества конфигураций.
    • Совпадение по имени файла и временной метке создания файла. Проверяет наличие идентичных имен файлов и временных меток создания файлов.
    Заменить пробелы в начале/конце имен файлов на "_" Заменяет пробелы в начале или конце имени файла символом подчеркивания "_".

    Установите параметр:

    Включать файлы, отличные от SOLIDWORKS.

    Включает файлы, отличные от SOLIDWORKS. Файлы можно сохранять из локальных файлов и папок в 3DEXPERIENCE platform. Можно очистить существующие данные, не относящиеся к платформе, чтобы обеспечить соответствие благоприятным условиям сохранения файлов на платформе без сбоев.
    Удлинить имена файлов как минимум на три символа Добавляет подчеркивание к имени файла, если оно содержит два и менее символов.

    Для индексирования файла в 3DSearch требуется не менее трех символов в имени файла.
  6. В разделе Идентифицировать выберите элементы для оценки:
    Совместимость 3DEXPERIENCE Запускает проверку совместимости выбранных файлов, которая устанавливает, обновлены ли файлы в новом окне 3DEXPERIENCE ConfigurationManager.

    Чтобы автоматически обновить файлы для совместимости с 3DEXPERIENCE, выберите Инструменты > Параметры > Параметры системы > Интеграция 3DEXPERIENCE и нажмите Обновить файлы SOLIDWORKS для совместимости с 3DEXPERIENCE platform. См. Параметры интеграции 3DEXPERIENCE.

    Чтобы вручную обновить файлы для совместимости с 3DEXPERIENCE, откройте модель в дереве конструирования FeatureManager®, нажмите правой кнопкой мыши на верхний элемент и выберите Обновить для совместимости с 3DEXPERIENCE. См. Обновление моделей для совместимости с 3DEXPERIENCE.
    Ссылки 3DInterconnect Определяет файлы, имеющие ссылки 3DInterconnect, и выводит список файлов в файле журнала.

    SOLIDWORKS не вносит изменений в файлы SOLIDWORKS.
    Отсутствуют ссылки на файлы Определяет отсутствующие ссылки на файлы и отображает сведения в файле журнала.

    SOLIDWORKS не вносит изменений в файлы SOLIDWORKS.

    При перемещении файлов после последнего сохранения модели SOLIDWORKS создает предупреждения об отсутствии перемещенных файлов.
    Отсутствующие ссылки на конфигурации Определяет отсутствующие ссылки на конфигурации и отображает сведения в файле журнала.

    SOLIDWORKS не вносит изменений в файлы SOLIDWORKS.
    Найти устаревшие конфигурации Содержит информацию об устаревших конфигурациях. Это может произойти, если удалить конфигурацию и не перестроить модель. Перестройте модели перед их сохранением в 3DEXPERIENCE platform.
    Несовпадающее настраиваемое свойство

    Определяет файлы, в которых не удастся выполнить сопоставление атрибутов из-за несовпадения типов данных.

    Чтобы добавить проверку пользовательских свойств, выполните следующие действия.
    1. Выберите Проверить значения пользовательских свойств.
    2. Нажмите Проверки пользовательских свойств.
    3. В диалоговом окне укажите имя пользовательского свойства SOLIDWORKS.
    4. Выберите параметр для Тип данных сопоставленного атрибута.
    5. Нажмите OK.
    Найти устаревшие конфигурации Список устаревших конфигураций. Это может произойти, если удалить конфигурацию и не перестроить модель. Перестройте модели перед их сохранением в 3DEXPERIENCE platform.
    Помощник по подготовке файлов автоматически выполняет дополнительные проверки.
    Обновить расширения файлов Обновляет файлы со старыми расширениями (.prt .asm, .drw) до текущих расширений файлов (.SLDPRT, .SLDASM, .SLDDRW).
    Количество конфигураций Отображает количество конфигураций в файле журнала.
    Версия файла Проверяет наличие файлов, созданных в версиях до SOLIDWORKS 2021. Вы можете найти старые файлы и сохранить их в формате последней версии.
    Программа создает HTML-файл с результатами в папке файла журнала.

  7. Просмотрите HTML-файл перед сохранением модели в 3DEXPERIENCE platform.
  8. Нажмите, чтобы отобразить необходимые данные.

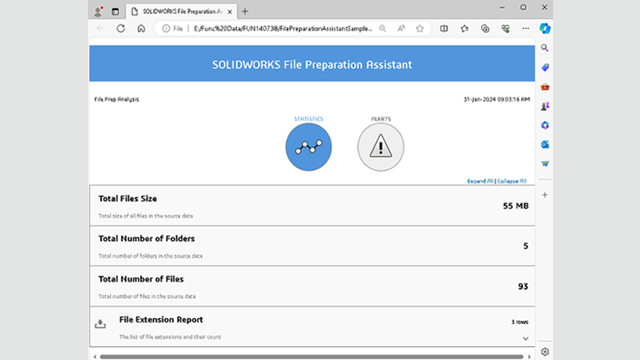

    • Чтобы отобразить статистику, нажмите Статистика.

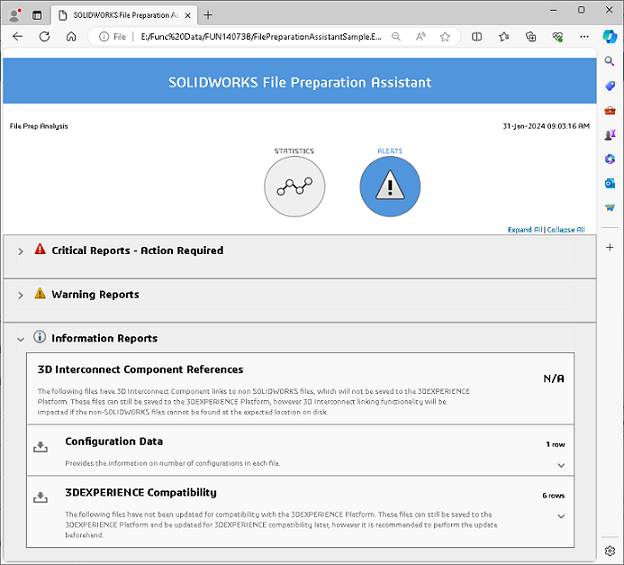

    • Чтобы отобразить оповещения, нажмите Оповещения.


  9. Чтобы скачать отдельные отчеты в формате файлов CSV из анализа в формате HTML, нажмите рядом с отчетом.
