Вставка картинки в чертежи

Изображения (файлы .bmp, .gif, .jpg, .jpeg, .tif и .wmf) можно вставлять в чертеж как в эскиз.

Чтобы вставить изображение в чертеж:

  1. Выберите Картинка эскиза (панель инструментов "Эскиз") или Вставить > Картинка .
  2. В диалоговом окне перейдите к файлу изображения и выберите Открыть.
  3. Выберите параметры в окне PropertyManager Картинка эскиза, затем нажмите кнопку .
Вставляемые изображения имеют координаты (0,0) и размещаются в чертеже в положении (0,0) (левый нижний угол).
  • В графической области изображения можно перетаскивать, а также изменять их размер.
  • В окне Картинка PropertyManager (Менеджера свойств) можно управлять положением, размером, поворотом и прозрачностью изображений.
  • Чтобы открыть окно PropertyManager (Менеджера свойств) и активизировать перетаскивание, дважды нажмите на изображении.

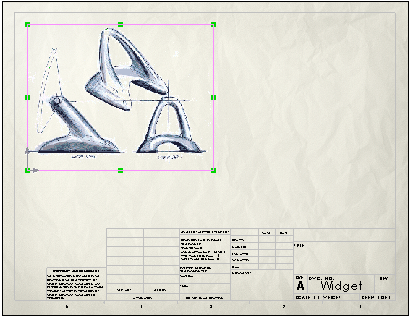

Пример: Использование картинки в чертежах
