Создание двух отдельных допусков положения для прорезей

Для прорезей можно создать два отдельных позиционных допуска.

Чтобы создать два отдельных позиционных допуска для прорезей:

  1. Нажмите Линейный размер (панель инструментов MBD Dimension) или выберите Инструменты > MBD Dimension > Линейный размер.
  2. Нажмите на кромку длины прорези и щелкните в графической области, чтобы разместить размер.
  3. Нажмите .
  4. Примените отклонение формы и позиционный допуск и щелкните в графической области, чтобы разместить допуск.
  5. Нажмите .
  6. Нажмите Линейный размер (панель инструментов MBD Dimension) или выберите Инструменты > MBD Dimension > Линейный размер.
  7. Нажмите на кромку ширины прорези и щелкните в графической области, чтобы разместить размер.
  8. Нажмите .

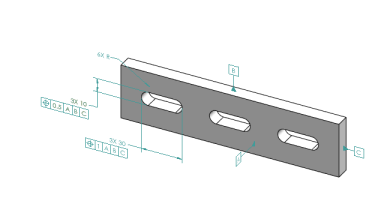

  9. Чтобы выбрать тип размера для применения к элементу, например "6XR" на рисунке, см. Использование окна "Размер" PropertyManager.
