Совместное использование моделей в формате файлов STEP242 (2025 FD01)

При включении дополнения SOLIDWORKS MBD пользователи 3DEXPERIENCE могут совместно использовать детали или сборки в формате файлов STEP242 в 3DDrive. Все настраиваемые свойства, связанные с файлами, отображаются в диалоговом окне Поделиться в разделе Настраиваемые свойства.

Преимущества: Тип файла STEP242 является обновлением стандарта нейтрального CAD-файла STEP и включает в себя информацию о производителе и 3D-продукте (PMI) в дополнение к данным CAD.

Дополнение SOLIDWORKS MBD не является частью роли. Необходимо приобрести автономную лицензию, которую вы можете добавить в ходе установки в диалоговом окне Установить дополнения SOLIDWORKS.

Чтобы поделиться моделями в формате STEP242 в 3DDrive, выполните следующие действия.

  1. Нажмите Инструменты > Дополнения, выберите SOLIDWORKS MBD, а затем нажмите OK.
  2. Откройте деталь или сборку и выберите Файл > Поделиться.

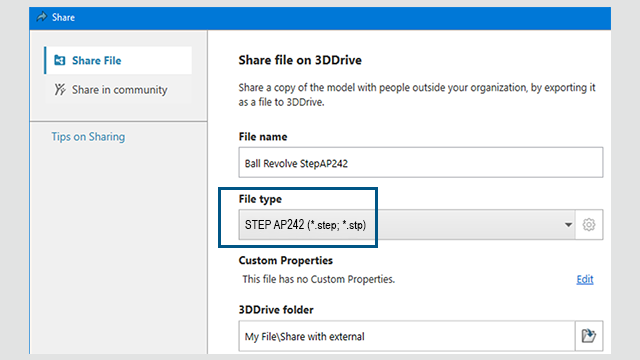

  3. На вкладке Поделиться файлом в разделе Поделиться файлом в 3DDrive:
    1. Укажите имя файла.
    2. В разделе Тип файла выберите STEP242 AP242 (*.step;*.stp).
    3. Дополнительно: Чтобы выбрать доступные настраиваемые свойства в модели, в разделе Настраиваемые свойства нажмите Редактировать.

      В окне PropertyManager Опубликовать в формате STEP242 в 3DDrive выберите настраиваемые свойства, которые будут совместно использоваться в модели, и нажмите .

      Откроется диалоговое окно Поделиться с внешним ресурсом. Перейдите к шагу 4.

    4. Нажмите Загрузить.

      Откроется диалоговое окно Поделиться с внешним ресурсом.

  4. Укажите параметры общего доступа и нажмите Поделиться.

    Система уведомляет о загрузке файла в 3DDrive.

    Подробнее см. в разделе Общий доступ к файлам в 3DDrive.
