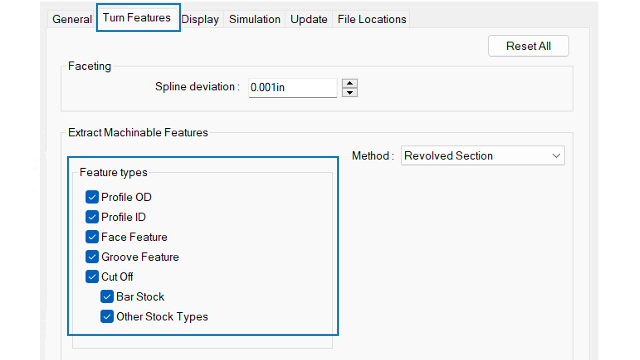

| Внешний диаметр профиля |
Распознает внешние диаметры профиля в активной детали посредством инструмента Извлечь обрабатываемые элементы. |
| Профиль ID |
Распознает внутренние диаметры профиля в активной детали посредством инструмента Извлечь обрабатываемые элементы. |
| Примитив граней |
Распознает примитивов граней в зависимости от типа заготовки:
- Круглый пруток. Распознает один примитив грани в начале модели детали.
- Любой тип заготовки, кроме круглого прутка. Распознает:
- Примитивы грани в начале модели детали. (Эти функции отображаются в той же Настройке вращения, что и другие распознаваемые элементы вращения.)
- Примитивы грани в конце модели детали. (Эти функции отображаются в меню Настройка реверсивного вращения.)
Если этот параметр отключен, программа не создает примитив грани в Настройках вращения. Примитивы грани можно добавить посредством Интерактивного распознавание элементов.
|
| Элемент паза |
Распознавание элементов паза в активной детали посредством инструмента Извлечь обрабатываемые элементы. |
| Срезание |
Распознает указанный тип элементов срезания:
- Пруток. Если тип заготовки — это пруток, то распознает элементы срезания в той же Настройке вращения, что и прочие распознаваемые элементы.
- Другие типы заготовок. Если тип заготовки не является круглым прутом, распознает элементы срезания в той же Настройке вращения, что и прочие распознаваемые элементы.
|
