Соединитель торцевых сварных швов

Несколько усовершенствований соединителя торцевых сварных швов повышают удобство использования.

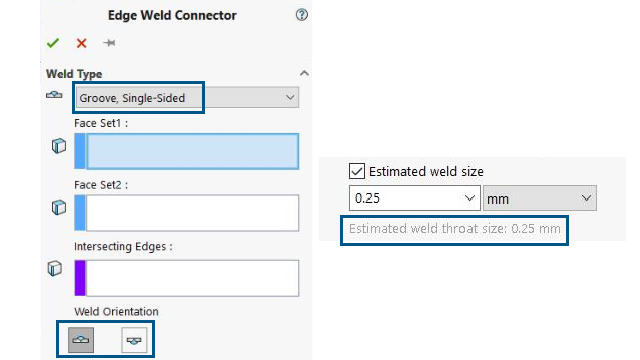

• Программа рассчитывает Приблизительный размер сварного шва при определении соединителей торцевых сварных швов в окне PropertyManager для Соединитель торцевых сварных швов. Формулы расчета приблизительной толщины сварного шва приведены в таблице.

  Тип сварного шва	Приблизительная толщина сварного шва
  Скругление	Приблизительный размер сварного шва * квадратный корень (2)
  Канавка	Приблизительный размер сварного шва

• Значки параметра Ориентация сварного шва в окне PropertyManager Соединитель торцевых сварных швов для типа соединителей Стыковой сварной шов, односторонний обновляются для отображения точного представления типа торцевого сварного шва.

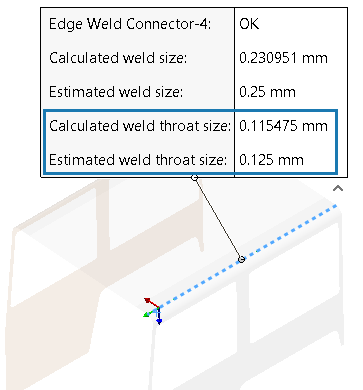

• В примечании к элементу Эпюра проверки сварного шва указывается Приблизительный размер сварного шва, а также Приблизительный размер сварного шва для каждого соединителя торцевого сварного шва.
