Для указания на уровне системы параметров в диалоговом окне Имя и описание компонента можно использовать параметр Переопределить отображение дерева на уровне документа.
Если он включен, параметры уровня системы переопределяют параметры уровня документа для имен компонентов в дереве конструирования FeatureManager. Параметры уровня системы не перезаписывают параметры уровня документа, заданные в самом документе.
Чтобы указать параметры имени и описания компонента на уровне системы:
- Откройте модель.
Например, в дереве конструирования FeatureManager имя компонента отображает имя компонента, имя конфигурации и имя состояния отображения.
- Нажмите .
-

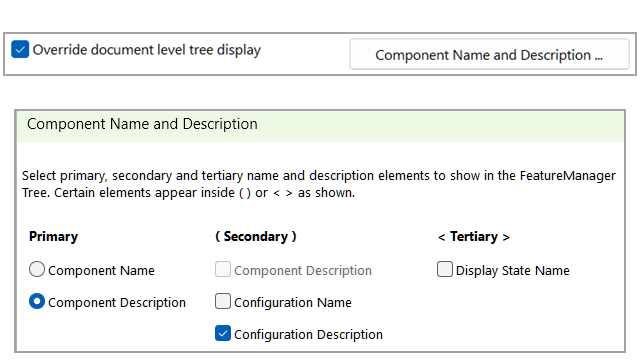

Выберите Переопределить отображение дерева на уровне документа.
При выборе параметра
Переопределить отображение дерева на уровне документа отключаются параметры в диалоговом окне
Имя и описание компонента на уровне документа.
- Нажмите Имя и описание компонента.
-
В диалоговом окне Имя и описание компонента выберите различные параметры.
Например, в разделе Первичные выберите пункт Описание компонента. В разделе Вторичные снимите флажок с пункта Имя конфигурации и выберите Описание конфигурации. В разделе Третичные снимите флажок с пункта Имя состояния отображения.
- Нажмите Применить, а затем OK, чтобы закрыть диалоговое окно.
- Закройте диалоговое окно Параметры системы.
В дереве конструирования FeatureManager имя компонента отображает описание компонента и описание конфигурации.
- В дереве конструирования FeatureManager нажмите правой кнопкой мыши на сборку и выберите .

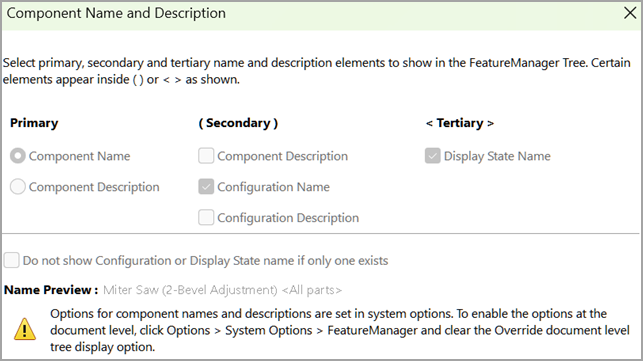

Параметры отключены на уровне документа, если выбран параметр
Переопределить отображение дерева на уровне документа.
