Определение причины деформации

Новые эпюры результатов для анализа деформации помогают определить причину деформации при проектировании пластиковых деталей.

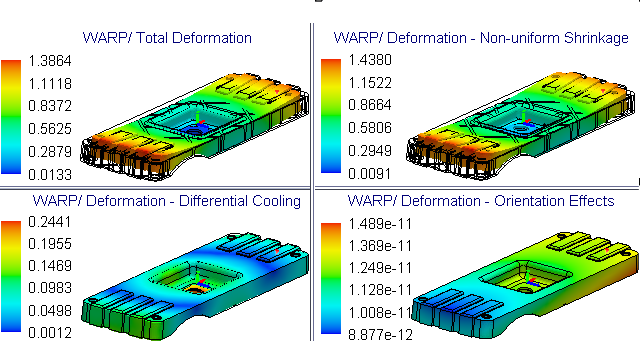

Деформация отлитых пластиковых деталей происходит по трем основным причинам: неравномерная усадка, дифференциальное охлаждение и ориентация молекул или волокон. На рисунке показаны эпюры результатов общей деформации и деформации компонента. Понимание основной причины деформации помогает внести соответствующие изменения в конструкцию детали или литейной формы, материал и производственный процесс для минимизации дефектов конструкции.

Анализ деформации в SOLIDWORKS Plastics 2025 определяет причину деформации путем вычисления на каждом узле компонента общей деформации, относимой к каждому источнику. Следующие эпюры результатов доступны вместе с эпюрой Общая деформация. Это помогает определить причину деформации.
Эпюра результатов — Анализ деформации Описание
Деформация — Неравномерная усадка Отображает деформацию, которая может быть отнесена к неоднородным температурам литейной формы, дифференциальными скоростями охлаждения между тонкими и толстыми секциями детали и колебаниями усадки между направлением потока расплава и поперечной секущей к направлению потока расплава.

(Как правило, такие деформации возникают из-за неравномерного распределения давления, температуры и напряжения сдвига по площади поверхности или по объему отформованной детали.)
Деформация — Дифференциальное охлаждение Отображает деформацию, которая может быть связана с неравномерным охлаждением, возникающим из-за колебаний температуры на поверхностях сердцевины и полости литейной формы.

Неравномерное охлаждение деталей обычно приводит к неравномерной усадке и напряжениям в литейной форме, которые влияют на появление деформации.
Деформация — Эффекты ориентации Отображает деформацию, которая может быть отнесена к анизотропии из-за ориентации заполнителей в материале, например, коротких стекловолокон или углеродных волокон.

Для материалов без заполнителей эта деформация незначительна.

Время решения анализа деформации может немного превышать время решения из-за дополнительного времени вычисления, необходимого для расчета компонентов общей деформации. Эпюры результатов, которые определяют причину деформации, доступны только для процедуры Сетка твердого тела.
