Автопозиции в 2D-шкафах

Автопозиции можно вставить в чертежи компоновки шкафа SOLIDWORKS Electrical 2D.

Вставка автопозиций в 2D-шкафы

Чтобы вставить автопозиции в 2D-шкафы, выполните следующие действия.

  1. Выполните одну из следующих операций.
    • Нажмите Компоновка шкафа > Автопозиция .
    • Нажмите Примечания > Автопозиция .
      Эта функция доступна только при внесении изменений в 2D-чертежи из документов 3D-маршрута и документов сглаженного маршрута.
  2. Выберите чертежный вид, в который необходимо вставить позиции.
  3. В окне PropertyManager укажите параметры и нажмите .

Окно PropertyManager "Автопозиция"

Позволяет управлять автопозициями с помощью следующих параметров.

Стили выноски

Стиль выноски Указывает предварительно определенный стиль для применения к выноскам.
Блок Указывает блок, используемый для позиций.
  Масштаб Указывает число для масштаба, которое будет применяться к блоку, используемому для позиций.

Компоновка позиций

Указывает Тип массива.
Для меток позиций можно указать только числовые значения. Указание формул не поддерживается.
Сверху Отображает позиции в верхней части чертежа шкафа.
Снизу Отображает позиции в нижней части чертежа шкафа.
Слева Отображает позиции слева от чертежа шкафа.
Справа Отображает позиции справа от чертежа шкафа.
Квадрат Отображает позиции в квадрате, описывающем чертеж шкафа.
  Сгруппировать позиции Отображает стрелки сгруппированных позиций с меньшим наклоном.
  Игнорировать несколько экземпляров Вставляет позиции только для первого экземпляра одной и той же детали производителя.
  Игнорировать клеммы Не вставляются позиции для клеммной колодки.

Слой

Указывает слой, на который необходимо вставить позиции.

Параметры

Вставить таблицу отчета. Вставляет таблицу отчета, отфильтрованную по содержимому текущего документа.

Чтобы вставить таблицу отчета, выберите Вставить таблицу отчета в окне PropertyManager "Автопозиция". Нажмите , чтобы открыть панель для автоматической вставки отчета о размещении автопозиции.
  • Если одна или несколько таблиц отчетов уже вставлены, выберите Обновить таблицу отчетов, чтобы обновить таблицы отчетов.

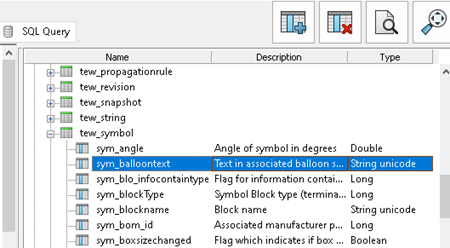

  • Метка автопозиции — это данные, которые хранятся в базе данных и извлекаются по запросу, а строка_отчета вычисляется во время создания отчета. Между ними нет прямой взаимосвязи.
