Поскольку метки соединения представляют собой отдельный тип обозначений, их можно создать в разделе "Управление обозначениями".
Создание метки соединения выполняется по тем же правилам, что и создание обозначения схемы, за исключением точек соединения и цепей. Метка соединения не подключается к проводам, а команды вставки цепей и точек соединения недоступны.
Определение атрибутов
Существует два вида атрибутов:
- атрибуты, распространяющие определенные данные на компонент (например, метка или деталь производителя);
- атрибуты, распространяющие данные, относящиеся к каждой физической клемме компонента.
Необходимо вручную создать атрибуты в разделе
Точки соединения (заканчивающиеся на
0). Они содержат порядковый номер физической клеммы. Замените
0 на соответствующий порядковый номер физической клеммы.
Пример:
Рассмотрим деталь производителя Schneider Electric LC1D09B7 относительно цепей и физических клемм.

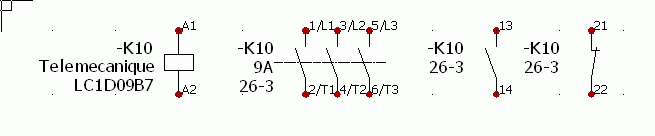

В состав этой детали производителя входят следующие обозначения схемы:
- Чтобы передать номер физической клеммы A1, необходимо разместить атрибут #Px_TAG_0
- Чтобы передать номер физической клеммы A2, необходимо разместить атрибут #Px_TAG_1
- Чтобы передать номер физической клеммы 1/L1, необходимо разместить атрибут #Px_TAG_2
- Чтобы передать номер физической клеммы 2/T1, необходимо разместить атрибут #Px_TAG_3
- Чтобы передать номер физической клеммы 21, необходимо разместить атрибут #Px_TAG_10
- Чтобы передать номер физической клеммы 22, необходимо разместить атрибут #Px_TAG_11
Другие атрибуты, относящиеся к точкам соединения, работают аналогичным образом.
Метка соединения, связанная с меткой
K10, аналогична следующему:
Она даст следующий результат:
