SOLIDWORKS Electrical 3D — Упражнение 5

В этом упражнении вы прокладывайте провода и выполняете их сегрегацию.

Данное упражнение основано на файлах из упражнения 4. Если вы не завершили это упражнение, загрузите Упражнение 4 — Электротехнический проект, распакуйте его на локальный диск и разархивируйте.

Прокладывание проводов

  1. Откройте сборку шкафа из упражнения 4, где вы определили маршруты.
  2. На вкладке SOLIDWORKS Electrical 3D в CommandManager нажмите Проложить провода .
  3. В PropertyManager в разделе Выбор типа маршрута нажмите Маршрут SOLIDWORKS, затем нажмите .

    В диалоговом окне Трассировка отображается ход выполнения.

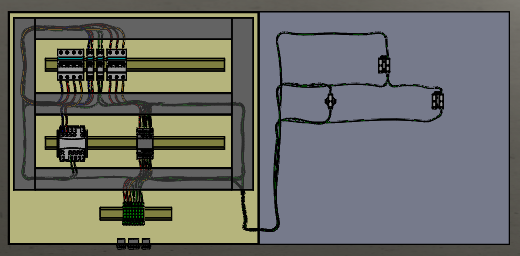

  4. Чтобы просмотреть провода:
    1. На панели инструментов "Вид — Управляемый просмотр" снимите флажок Эскиз .
    2. Выберите все пять горизонтальных и вертикальных каналов, нажмите правой кнопкой мыши и выберите Скрыть компоненты.

    Провода появляются в нижней части дерева конструирования FeatureManager.

Сегрегация проводов

Разделение определяет разрешение или запрет путей провода или кабеля в определенном месте установки. Например, можно запретить прохождение силового провода через канал.

Чтобы выполнить сегрегацию проводов:

  1. На вкладке SOLIDWORKS Electrical 3D в CommandManager нажмите Сегрегация .
    Нужно определить следующие правила сегрегации:
    • Провода управления (~24 В) проходят только через правый вертикальный канал.
    • Провода питания (N, L1, L2, L3) проходят только через левый вертикальный канал.
  2. В окне PropertyManager:
    1. Нажмите .
    2. В разделе Выбор стиля провода или кабеля нажмите Стиль провода, затем Выбрать стиль провода.
    3. В диалоговом окне разверните элемент Группа: 0, выберите ~24 В, затем нажмите Выбрать.

      Выбранный стиль провода появится в списке PropertyManager.

    4. В разделе Исключить в графической области выберите самый левый вертикальный канал.
    5. Нажмите .
    6. Повторите шаги с 3b по 3e, выбрав Группа: 10, оба стиля проводов и в разделе Исключитьвыберите крайний правый вертикальный канал.
    7. Нажмите .
  3. В дереве конструирования FeatureManager удалите пять проводов, созданных в предыдущем разделе.
  4. На вкладке SOLIDWORKS Electrical 3D в CommandManager нажмите Проложить провода , затем нажмите .

    Правила сегрегации исключают стили проводов из выбранных каналов.
