Использование портала Electrical Content Portal

Вы можете загрузить содержимое с портала Electrical Content Portal (ECP), например обозначения, детали производителя, образцы кабелей и файлы для 2D-компоновки.

Открытие ECP

Портал Electrical Content Portal можно открыть на закрепляемой панели или в веб-браузере.

  • Для получения доступа к ECP на закрепляемой панели выполните следующие действия.
    1. Нажмите на вкладку ленты Вид, а затем перейдите в раздел Закрепляемые панели и нажмите Electrical Content Portal .
    2. Нажмите Вход.
    3. В окне входа в 3DEXPERIENCE введите учетные данные 3DPassport.
  • Для получения доступа к ECP в веб-браузере выполните следующие действия.
    1. Нажмите на вкладку ленты Справка, а затем перейдите в раздел Дополнительное содержимое и нажмите Electrical Content Portal .
    2. В окне входа в 3DEXPERIENCE введите учетные данные 3DPassport.

Поиск содержимого

Вы можете найти поставщиков и содержимое с помощью текстового поиска, тегов или комбинации обоих вариантов.

  1. Введите поисковый запрос в поле Поиск.

    При вводе текста отображается список деталей, поставщиков, ссылок и пакетов электрических схем, упорядоченных по категориям.

  2. Чтобы выполнить простой текстовый поиск, выполните следующие действия.
    • Чтобы увидеть все совпадающие результаты, нажмите или клавишу Enter.
    • Чтобы выбрать соответствующую деталь, каталог, поставщика или пакет, нажмите на результат в списке.
  3. Чтобы использовать теги поиска 6W для уточнения запроса, выполните следующие действия.
    1. Нажмите .
    2. Дополнительно: Введите поисковый запрос в поле Поиск по тегам.

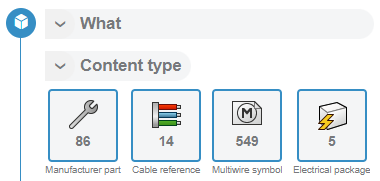

      Тег поиска Что > Тип содержимого по умолчанию группирует часто используемые типы содержимого в удобном меню быстрого доступа. Чтобы открыть стандартный местный вид, нажмите Показать все:

      Список тегов поиска будет оптимизирован для включения только тех элементов, которые соответствуют введенному тексту.

Скачать содержимое

Вы можете скачать детали или каталоги или скопировать ссылки на скачиваемые материалы.

  1. Чтобы скачать деталь или каталог, нажмите Скачать.

    При вводе текста отображается список деталей, поставщиков, ссылок и пакетов электрических схем, упорядоченных по категориям.

  2. Дополнительно: Для получения сведений о дополнительных параметрах нажмите :
    Параметры Описание
    Получить ссылку Копирует ссылку на скачивание в буфер обмена.
    Скачать (пакет) Скачивает пакет электрических схем, если применимо.
    Получить ссылку (пакет) Копирует ссылку на скачивание пакета электрических схем (если применимо) в буфер обмена.
  3. Дважды нажмите на скачанный файл, чтобы открыть Мастер разархивирования, который поможет добавить содержимое в библиотеку. Дополнительные сведения о разархивировании см. в разделе Разархивирование.
