Свойства конфигурации чертежа ПЛК (IEC)

В этом разделе описываются параметры конфигурации IEC по умолчанию для чертежей ПЛК.

Общие

Имя Описание
Общие
Имя Имя файла конфигурации чертежа ПЛК.
Описание Описание на всех языках, поддерживаемых приложением.

Размер

Имя Описание
Общие
Ориентация Ориентация чертежа модуля.
  • Горизонтальная. Вставка модуля в верхнюю или нижнюю часть чертежа.
  • Вертикальная: Вставка модуля справа или слева.
Размер Все числовые значения используют систему единиц, указанную в конфигурации электротехнического проекта.
A Высота обозначения Высота модуля.

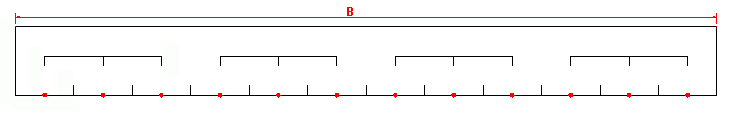

B Максимальная длина обозначения в чертеже Высота модуля.
Каналы
C Высота разделителей каналов Длина вертикальной линии, разделяющей два канала ПЛК.
D Ширина канала Ширина канала.
Гребни Гребень — это графический элемент, группирующий каналы.
E Высота гребня Расстояние между нижним краем модуля и горизонтальной линией гребня.
F Высота зубцов гребня Высота вертикальной линии гребня.

Атрибуты

Позволяет управлять расположением вставленных атрибутов. Эти атрибуты также можно редактировать.
  • Открывает инструмент выбора обозначений.
  • Позволяет удалить обозначение.
  • Открывает редактор обозначений.
Имя Описание

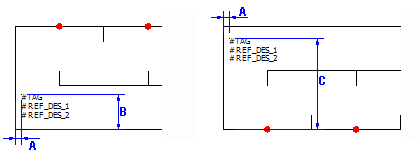

Информация (слева) Для этих атрибутов установлено выравнивание по левому краю.
A Координата по оси X Расстояние между вертикальной линией модуля и точкой вставки атрибутов.
B Координата по оси Y для нижнего обозначения Расстояние между горизонтальной линией модуля и точкой вставки атрибутов для обозначения модуля, вставленного в нижнюю часть чертежа.
C Координата по оси Y для верхнего обозначения Расстояние между горизонтальной линией модуля и точкой вставки атрибутов для обозначения модуля, вставленного в верхнюю часть чертежа.

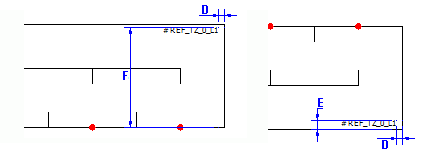

Информация (справа) Для этих атрибутов установлено выравнивание по правому краю.
D Координата по оси Х Расстояние между вертикальной линией модуля и точкой вставки атрибутов.
E Координата по оси Y для нижнего обозначения Расстояние между горизонтальной линией модуля и точкой вставки атрибутов для обозначения модуля, вставленного в нижнюю часть чертежа.
F Координата по оси Y для верхнего обозначения Расстояние между горизонтальной линией модуля и точкой вставки атрибутов для обозначения модуля, вставленного в верхнюю часть чертежа.

Компоновка

Позволяет управлять параметрами компоновки чертежа модуля ПЛК. Параметры раздела "Общие" доступны только для вертикального представления модуля, которое устанавливается на вкладке Размер.

Имя Описание
Общие
Параметры Параметры компоновки вставленных символов:
  • Одно обозначение на страницу
  • Одно обозначение на столбец
  • Пользовательское
Эти параметры доступны только при выборе ориентации Вертикальная на вкладке Размер.
Размер столбцов Размер столбца. В окне предварительного просмотра это значение будет проиллюстрировано вертикальной линией.
Этот параметр доступен только при выборе варианта компоновки Одно обозначение на столбец.
Точка вставки обозначения Описание на всех языках, поддерживаемых приложением.
A Координата по оси X Координата по оси X, соответствующая точке вставки модуля.
B Координата по оси Y для верхнего обозначения Координата по оси Y, соответствующая точке вставки модуля, когда приложение располагает модуль в верхней части чертежа.
C Координата по оси Y для нижнего обозначения Координата по оси Y, соответствующая точке вставки модуля, когда приложение располагает модуль в нижней части чертежа.

Точка подключения

Задает обозначение, используемое для распространения номера клеммы. Это обозначение должно содержать атрибут #P_TAG_0.
  • Открывает инструмент выбора обозначений.
  • Позволяет удалить обозначение.
  • Открывает редактор обозначений.
Имя Описание
Обозначение вверху
Обозначение внизу

Цепи

Определяет обозначения и макросы, связанные с типом цепи, для графического представления в верхней или нижней части чертежа. Приложение проверяет цепи модуля в том порядке, в котором они следуют в разделе "Управление ПЛК". Цепь модуля сравнивается с цепями в списке конфигурации. При обнаружении совпадений приложение сохраняет выбранные вами параметры и использует их при добавлении модуля.

Имя Описание
Тип цепи Определяет тип цепи.
Направление Определяет направление вставки модуля одним из указанных ниже способов.
  • Верхнее: Приложение вставляет модуль в верхнюю часть чертежа.
  • Снизу: Приложение вставляет модуль в нижнюю часть чертежа.
  • Не определено: Приложение не вставляет модуль. Приложение продолжает работу со следующими цепями, пока не обнаружит цепь, определенную как "Верхняя" или "Нижняя".
Удалить привязку типа цепи Отсоединяет обозначение или макрос от цепи, а также удаляет существующие связи.
Обозначения массива каналов ПЛК Выбирает обозначения, представляющие внутреннее устройство модуля, вставляемого в верхнюю или нижнюю часть чертежа. Эти настройки связаны с выбранной цепью.
Макросы, связанные с каналами Автоматически создает диаграмму, подключенную к модулю, для вставки в верхнюю или нижнюю часть чертежа. Макрос можно связать с каждым из типов цепи.

Данные файла

Определяет параметры для автоматического создания информации, которая передается в свойства чертежа ПЛК клеммной колодки. Если нажать на правый столбец, откроется раздел Управление формулами.

Имя Описание
Описание Позволяет задать параметры для автоматического создания данных, которые передаются в описание чертежа клеммной колодки.
Пользовательские данные/Переводимые данные Позволяет задать параметры для автоматического создания данных, которые передаются в пользовательские данные чертежа клеммной колодки.
