PropertyManager Combinar

En el PropertyManager Combinar, especifique los sólidos de la pieza multicuerpo que se van a agregar, eliminar o superponer.

Para abrir este PropertyManager:

En una pieza multicuerpo, haga clic en Combinar (barra de herramientas Operaciones) o Insertar > Operaciones > Combinar .
Sólo se pueden combinar los sólidos contenidos dentro de un archivo de pieza multicuerpo. No se pueden combinar dos piezas independientes. No obstante, puede crear una pieza multicuerpo mediante Insertar pieza para colocar una pieza en el otro archivo de pieza. A continuación, puede utilizar Combinar en la pieza multicuerpo.

Tipo de operación

Agregar Combina todos los sólidos seleccionados para crear un único sólido.

Eliminar Elimina el material que se solapa de un sólido principal seleccionado.

Combinar Elimina todo el material excepto el que se solapa.

Sólidos para combinar

Disponible cuando Tipo de operación es Agregar o Común.
Sólido Enumera los sólidos seleccionados para combinar. Puede seleccionar sólidos en la zona de gráficos o en la carpeta Sólidos del gestor de diseño del FeatureManager. Haga clic en Vista preliminar para obtener una vista preliminar de la operación.

Sólido principal

Disponible cuando Tipo de operación es Eliminar.
Sólido Muestra el sólido que se va a conservar. Puede seleccionar un sólido en la zona de gráficos o en la carpeta Sólidos del gestor de diseño del FeatureManager.

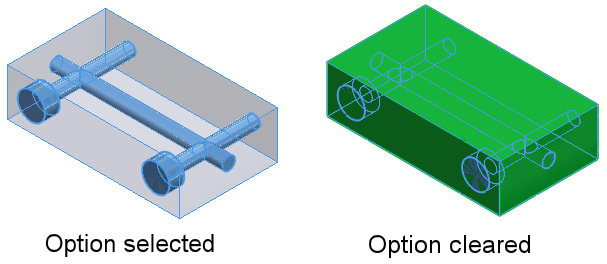

  Hacer los sólidos principales transparentes Hace que el sólido principal sea transparente para ayudarle a seleccionar Sólidos para substraer que pueden ser difíciles de seleccionar con un sólido principal opaco.

Sólidos para substraer

Disponible cuando Tipo de operación es Eliminar.
Sólido Muestra los sólidos cuyo material desea eliminar. Puede seleccionar sólidos en la zona de gráficos o en la carpeta Sólidos del gestor de diseño del FeatureManager. Haga clic en Vista preliminar para obtener una vista preliminar de la operación.
