Opciones de visualización de DimXpert

Estas opciones definen varios estilos de acotación predeterminada y el método de gestión de las cotas duplicadas y los números de instancias.

Cotas de ranura

Estas opciones definen si las cotas de longitud y ancho aplicadas a ranuras se combinan como una anotación o se colocan por separado.

Combinadas

partir

Asociación de cota lineal de tolerancia geométrica

Estas opciones definen si las tramas de control de operación de tolerancia geométrica están combinadas con los límites de tamaño o si se encuentran en distintas ubicaciones.

Combinadas

Ejemplo ANSI

Separadas

Ejemplo ISO

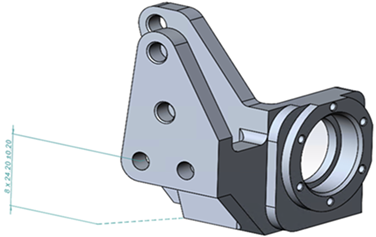

Líneas de referencia de cota

Puede utilizar líneas de referencia de cota para conectar cotas al modelo.

Anotaciones de taladro

Estas opciones definen si las anotaciones de taladro se muestran como cotas combinadas o separadas.

Combinadas

Ejemplo ANSI

partir

Ejemplo ISO

Asociación de tolerancia geométrica de datos indicativos

Superficie

Asociada a la casilla de control de operaciones

Ejemplo ANSI


Asociada a la superficie y a la cota



Ejemplo ISO

Cota lineal



Asociada a la casilla de control de operaciones


Asociada a la superficie y a la cota

Cotas redundantes y tolerancias

Estas opciones definen la redundancia de las cotas y tolerancias mostradas al utilizar la herramienta Esquema de acotación automática . También puede combinar manualmente duplicados y romperlos.


Cotas redundantes


Cotas combinadas
En las cotas básicas, las opciones se aplican a las cotas creadas mediante los comandos Esquema de acotación automática , Tolerancia geométrica y Recrear cota básica.
Eliminar duplicados Especifica si las cotas se presentan individualmente o se combinan en un grupo. Seleccione esta opción para combinar automáticamente estas entidades:
  • Cotas de ubicación
  • Cotas de tamaño positivas y negativas
  • Cotas de tamaño con tolerancias geométricas
  • Tolerancias geométricas
Eliminar duplicados está seleccionado. Se combinan las 10 cotas básicas y las 20 cotas de ubicación como grupos de cotas.
Eliminar duplicados está desactivado. Se utilizan cotas individuales en las 10 cotas básicas y las 20 cotas de ubicación.
Mostrar número de instancias Define si los números de instancia se visualizan con cotas agrupadas.
Debe seleccionar Eliminar duplicados para activar esta opción.
Mostrar número de instancias está seleccionado. Se aplican números de instancia a las cotas 10 y 20.


Mostrar número de instancias está desactivado. Se omiten los números de instancias.
