Para las piezas soldadas y los sistemas estructurales, puede seleccionar el tamaño del perfil en las tablas de diseño y las tablas de configuración.

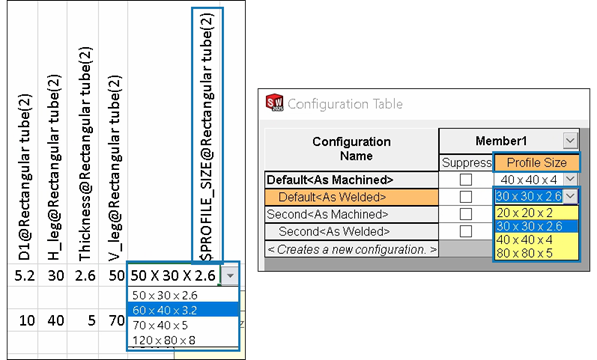

Para los perfiles configurados, la tabla de diseño y la tabla de configuración muestran la columna Tamaño del perfil, en la que puede seleccionar un tamaño de perfil para las configuraciones de la lista.
Para controlar el tamaño del perfil en las tablas de diseño, el encabezado de columna utiliza la siguiente sintaxis:
- Piezas soldadas: $PROFILE_SIZE@feature_name
- Sistemas estructurales: $PROFILE_SIZE@member_name
Para especificar el tamaño del perfil de las configuraciones en una tabla de diseño:
- Abra una pieza que tenga varias configuraciones.
-
Haga clic en Tabla de diseño de Excel
(barra de herramientas Herramientas) o en .La columna $PROFILE_SIZE aparece donde puede especificar el tamaño del perfil para las configuraciones.
Para especificar el tamaño del perfil de las configuraciones en una tabla de configuración:
- En una pieza que tenga varias configuraciones, haga clic en la pestaña ConfigurationManager
.
- Expandir tablas
.
- Haga clic con el botón derecho del ratón en Tabla de configuración
y haga clic en Mostrar tabla.La columna Tamaño del perfil aparece donde puede especificar el tamaño del perfil para las configuraciones.
- Opcional: Para agregar una operación de pieza soldada a la tabla de configuración, haga clic con el botón derecho en la operación y haga clic en Configurar operación.
A continuación, puede seleccionar el Tamaño del perfil de la lista para agregar esa columna a la tabla de configuración y especificar el tamaño del perfil.
