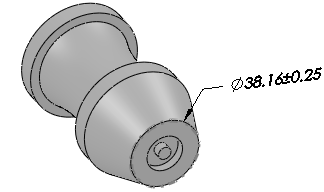

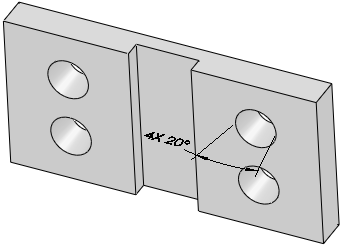

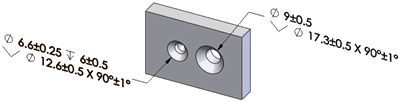

Operaciones admitidas de Cota de DimXpert de tamaño Operación Ejemplo y tipo de cota Saliente Diámetro De chaflán Ángulo-Distancia Distancia-Distancia DimXpert acota chaflanes de SOLIDWORKS con el método utilizado para definirlos. Los chaflanes reconocidos por su topología se acotan con el método Distancia-Distancia. Cono Un conjunto de conos externos e internos deben tener el mismo ángulo incluido y estar en el mismo plano. Cilindro Radio Operación Ejemplo y tipo de cota Redondeo Radio Círculo de intersección Un círculo derivado en la intersección de un cono y un plano. El cono debe ser perpendicular al plano y no se puede crear a partir de una elipsis. Un redondeo o un chaflán pueden interrumpir al cono y plano. Taladro refrentado Diámetro y profundidad del taladro (cuando es hasta profundidad especificada) Diámetro y profundidad de refrentado Taladro avellanado Diámetro y profundidad del taladro (cuando es hasta profundidad especificada) Diámetro y ángulo de avellanado Operación Ejemplo y tipo de cota Taladro sencillo Diámetro y profundidad (cuando es hasta profundidad especificada) o designación de rosca y profundidad (cuando es hasta profundidad especificada) Muesca Longitud, ancho y profundidad (cuando es hasta profundidad especificada) Especifique el tipo de cota en el cuadro de diálogo Opciones de DimXpert. Anchura Ancho Operación Ejemplo y tipo de cota Esfera Tema principalCota de tamaño de DimXpert Uso de Cota de DimXpert de tamaño Uso de cota de tamaño DimXpert para crear cotas en operaciones de borrador Creación de dos tolerancias de posición independientes para las ranuras
