Propiedades de sección

Ahora se pueden evaluar las propiedades de sección para múltiples caras y croquis que se encuentran en planos paralelos.

Se pueden evaluar distintas entidades sin cerrar el cuadro de diálogo Propiedades de sección. Borre las selecciones y luego seleccione la entidad y haga clic en Recalcular.

Al evaluar más de una entidad, la primera cara seleccionada define el plano para el cálculo de propiedades de sección.

Visualización de propiedades de sección para múltiples entidades

Para visualizar las propiedades de sección para múltiples entidades:

  1. Seleccione cualquiera de los siguientes elementos que se encuentren en planos paralelos:
    • una o más caras planas del modelo
    • una cara en un plano de sección
    • la cara de sección rayada en la vista de sección de un dibujo
    • un croquis (haga clic en el croquis en el gestor de diseño del FeatureManager o haga clic con el botón derecho del ratón en la operación y seleccione Editar croquis)
  2. Haga clic en Propiedades de sección (barra de herramientas Herramientas) o en Herramientas > Evaluar > Propiedades de sección.
    Los resultados se visualizan en el cuadro de diálogo Propiedades de sección.
Examine el caso de un eje cilíndrico con un corte cilíndrico que crea una sección transversal abierta.

El momento de inercia se calcula como la integración de elementos de masa finita y su distancia al eje de rotación. Un plano de sección no tiene espesor, por lo que no tiene masa. Sin embargo, el cálculo es posible como una integración de elementos de área finita.

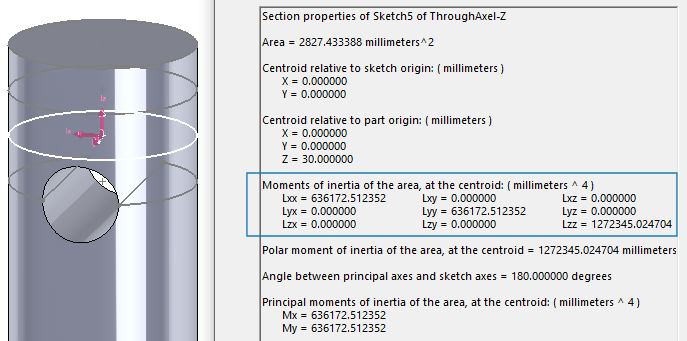

La sección completa del disco tiene Lxx igual a Lyy, tal como se espera para un sistema con simetría rotacional en el eje Z. Lzz es el valor más alto, ya que hay un área significativamente mayor lejos del eje de rotación.

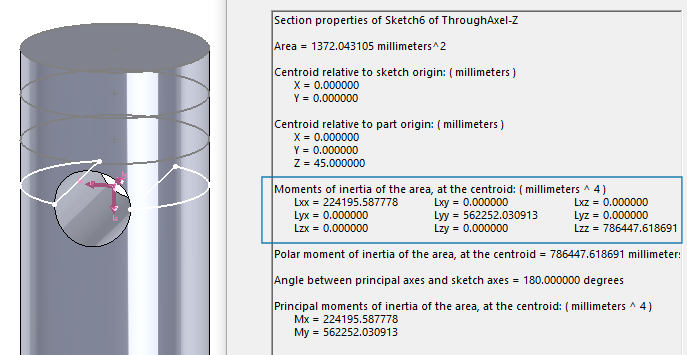

La sección dividida a través del corte cilíndrico muestra un Lyy más alto que el Lxx, tal como se esperaba, debido a que el área restante está más alejada del eje que gira alrededor del eje Y. Esta diferencia confirma que el cálculo tiene en cuenta el corte.

El centro de rotación permanece en el centro de las secciones, fuera de ambos contornos, lo que demuestra que ambas regiones se incluyen en el cálculo de la inercia.

La geometría abierta no tiene área, por lo que no puede proporcionar propiedades de inercia.
