La operación Pestaña y ranura crea pestañas en un sólido y ranuras (taladros) en otro sólido para crear sólidos interbloqueados. Puede especificar el aspecto de las pestañas y ranuras y cómo se distribuirán a lo largo de las entidades seleccionadas.
La operación Pestañas y ranuras facilita el soldado de piezas y minimiza la necesidad de crear sujeciones complejas, ya que puede interbloquear varias piezas de chapa metálica. Esta operación está disponible en todas las piezas, no solo en las piezas de chapa metálica. Puede utilizarla en sólidos únicos, sólidos múltiples y piezas en el contexto de ensamblaje.
Después de seleccionar el arista de la pestaña en una pieza de chapa metálica, SOLIDWORKS® selecciona automáticamente una cara de ranura que es normal a la arista para agilizar el proceso. Para piezas que no sean de chapa metálica, debe seleccionar una cara coincidente para las ranuras. Las aristas deben ser lineales y las caras pueden ser planas o cilíndricas, pero las aristas y las caras no pueden tocarse. Si las caras son cilíndricas, solo puede haber un sólido. No se ofrece soporte para varios sólidos.
Si tiene regiones no intersectadas de dos sólidos, la función de pestaña y ranura solo se aplica a las regiones intersectadas.
 |
 |

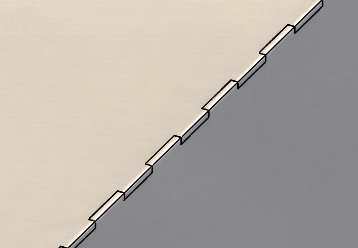

| Operación Pestaña y ranura |
Imagen ampliada |
