Puede abrir y guardar únicamente una parte de un ensamblaje de SOLIDWORKS utilizando filtros en la aplicación Design with SOLIDWORKS. No es necesario cargar el modelo completo. Solo tiene que cargar las piezas con las que desea trabajar.
Ventajas: Los filtros ayudan a reducir el tiempo de carga y el uso de memoria al evitar tener que abrir todo el ensamblaje.
Por ejemplo, si está trabajando en un modelo de monopatín, puede crear un filtro que incluya solo la tabla y las ruedas. También puede crear otro filtro que incluya los ejes y los rodamientos. Puede elegir lo que desea cargar.
Hay dos tipos de filtros:
- Los filtros transitorios son temporales. Los define, los utiliza y desaparecen después de la sesión. No los tiene que guardar en la plataforma.
- Los filtros persistentes se guardan en la plataforma. Puede volver a utilizarlos, buscarlos y abrirlos como cualquier otro elemento.
Solo puede aplicar filtros al modelo de SOLIDWORKS guardado en la plataforma. Los filtros le permiten trabajar más rápido porque solo tiene que centrarse en las piezas que necesita.
En 3DEXPERIENCE platform, los filtros se definen directamente en la estructura del producto del modelo. Estos filtros controlan qué componentes se cargan en SOLIDWORKS. Al aplicar un filtro, el software abre solo las piezas seleccionadas.
Puede crear filtros en las aplicaciones Editor de estructura de producto o MySession y, a continuación, utilizarlos con la aplicación Design with SOLIDWORKS. Puede definir un filtro en función de la selección, los atributos, la geometría o la configuración del producto.
Los filtros son compatibles con flujos de trabajo de un solo uso (transitorios) o reutilizables (persistentes). Los filtros persistentes se comportan como objetos guardados y están disponibles entre sesiones.
Al abrir un ensamblaje filtrado:

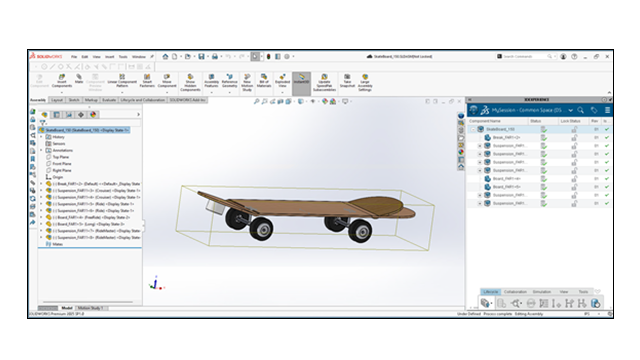

- Aparece un icono de filtro tanto en el gestor de diseño del FeatureManager de SOLIDWORKS como en el panel de MySession.
- Aparece un banner informativo en SOLIDWORKS para indicar que el modelo está filtrado.
También puede filtrar ensamblajes basados en configuraciones de PLM, como variantes y opciones. Esta capacidad extiende el filtrado más allá de la selección o geometría. Le permite abrir configuraciones específicas directamente en SOLIDWORKS, en función de cómo defina el producto.
También puede abrir dibujos que hagan referencia a ensamblajes filtrados, pero su comportamiento depende del tipo de filtro:
- Dibujos basados en filtros persistentes. Puede abrir estos dibujos y guardarlos. Permanecen conectados a la definición filtrada del ensamblaje.
-
Dibujos basados en filtros transitorios. Puede abrirlos, pero no puede guardarlos en la plataforma. Esta restricción impide guardar dibujos basados en estados de filtro temporales y sin guardar.
Cuando abra un dibujo que haga referencia a un ensamblaje filtrado, tenga en cuenta que los componentes excluidos por el filtro (como las relaciones de posición o las piezas ocultas) se pueden quitar de la vista de dibujo. Si guarda el dibujo en ese estado, esos cambios se guardarán en la plataforma y pueden afectar al aspecto del dibujo la próxima vez que se abra.
