Puede utilizar un conjunto de reglas de Defeature para simplificar su modelo.
Para crear un conjunto de reglas de Defeature:
- Abra un modelo y haga clic en Defeature
(barra de herramientas Herramientas) o .
- En el PropertyManager, seleccione Silueta
.
- Haga clic en Siguiente
.
- En Aplicar las reglas de Defeature al ensamblaje, haga clic en Editar reglas.

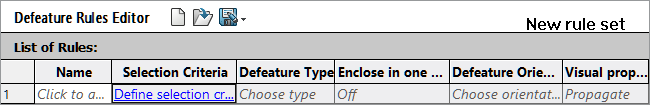

- En el cuadro de diálogo Editor de reglas de Defeature, en Nombre, escriba un nombre.
- En Criterios de selección, haga clic en Definir criterios de selección.

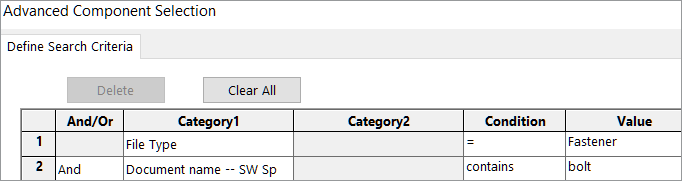

- En el cuadro de diálogo Selección de componentes avanzada, seleccione los criterios de búsqueda.
Por ejemplo, busque cierres donde el nombre de archivo contiene el perno.
-

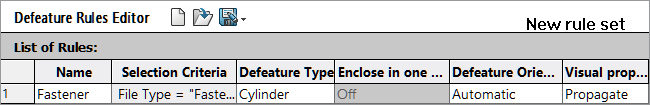

En el cuadro de diálogo Editor de reglas de Defeature, especifique el Tipo de Defeature y la Orientación de Defeature.
Para cada regla debe completarse el Nombre, los Criterios de selección, el Tipo de Defeature y la Orientación de Defeature.
- Opcional: Haga clic en Guardar
para guardar las reglas como un conjunto de reglas de Defeature, .slddrs.
- En el cuadro de diálogo Editor de reglas de Defeature, haga clic en Aceptar para volver al PropertyManager.
En Aplicar las reglas de Defeature al ensamblaje, el estado de la regla es Pendiente.
- Haga clic en Aplicar.
Después de que SOLIDWORKS® aplique la regla al modelo, el estado cambia a Finalizado (x de y sólidos correctos).
- Opcional: Haga clic en Guardar registro para guardar los resultados en un archivo de registro.
Cuando abre el archivo de registro, verá una lista de los componentes de Defeature y el estado de Defeature.
Log for defeature silhouette rules applied to C:\Lifts\LIFT.SLDASM
### Rule: Fasteners - bolts ###
Hex@12mm NOM x 70mm LG, METRIC SHOULDER BOLT-3@4545: OK
Hex@12mm NOM x 70mm LG, METRIC SHOULDER BOLT-2@4545: OK
Hex@12mm NOM x 70mm LG, METRIC SHOULDER BOLT-1@4545: OK
Hex@12mm NOM x 70mm LG, METRIC SHOULDER BOLT-2@4568: OK
Hex@12mm NOM x 70mm LG, METRIC SHOULDER BOLT-3@4568: OK
Hex@12mm NOM x 70mm LG, METRIC SHOULDER BOLT-1@4568: OK
Rule complete: 6 OK, 0 Failed
