PropertyManager Cordón de ranura

El PropertyManager de Cordón de ranura le permite crear una soldadura sólida entre dos sólidos.

Para abrir este PropertyManager:

  1. Abra una pieza multicuerpo y haga clic en Insertar > Piezas soldadas > Cordón de ranura.

Selecciones de cara

Conjunto de cara 1 y Conjunto de cara 2 especifican las caras de los sólidos a conectar desde el área de gráficos.

Soldadura de cara completa

Crea una soldadura en toda la superficie. De lo contrario, crea una soldadura en la superficie donde una superficie se proyecta en otra.

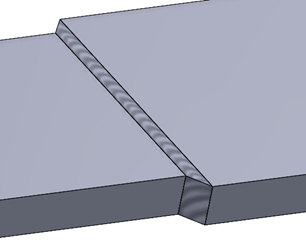

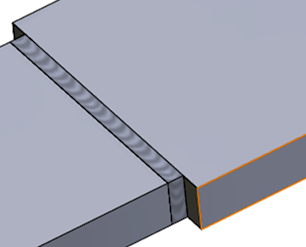

Soldadura de cara completa seleccionada Soldadura de cara completa desactivada

Relleno radial

Crea una soldadura en la superficie incluyendo la distancia de llenado radial.





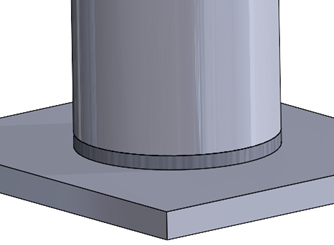

Relleno radial seleccionado Relleno radial desactivado

Definir símbolo de soldadura

Abre el cuadro de diálogo Símbolo de soldadura para que pueda definir la configuración de símbolos de soldadura. El símbolo de soldadura está asociado al cordón de soldadura activo.

Consulte Propiedades del símbolo de soldadura.
