Puede alinear cotas DimXpert en un plano definido por el usuario.
Las cotas DimXpert pueden oscurecerse al aplicarlas a geometría de contorno. Puede alinear las anotaciones DimXpert moviéndolas a un plano o una cara plana seleccionados.

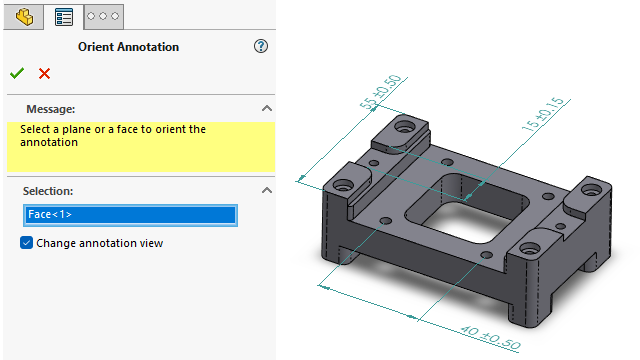

Para alinear anotaciones DimXpert con un plano definido por el usuario:
-
Haga clic con el botón derecho en una anotación DimXpert y haga clic en .
-
En la zona de gráficos, seleccione un plano o una cara plana para definir la nueva orientación.
-
En el PropertyManager, seleccione Cambiar vista de anotación para mover la anotación a la vista de orientación correspondiente a la nueva orientación.
-
Haga clic en
.
