Aplicación de tratamiento de esquina desde el PropertyManager Gestión de esquinas

Puede aplicar los tratamientos de esquinas de forma manual o automática.

Para aplicar tratamiento de esquinas:

  1. Abra una pieza y haga clic en Sistema estructural > Miembro principal.
  2. Cree miembros principales y salga del modo de sistema estructural.

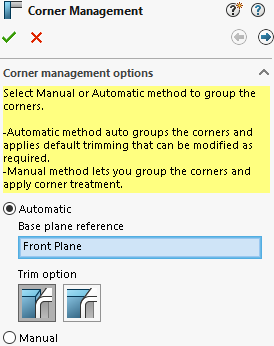

  3. Especifique una opción en el PropertyManager:
    • Automática. Agrupa esquinas similares y aplica el tratamiento de esquinas.
    • Manual. Le permite agrupar esquinas similares y aplicar el tratamiento de esquinas.
  4. Seleccione Automático.
    SOLIDWORKS selecciona un plano para determinar el orden de recorte de los miembros. A continuación, puede modificar los grupos, la referencia de plano base y el tratamiento de esquinas, si fuera necesario.
  5. Especifique una Opción de recorte.
  6. Haga clic en Siguiente para continuar con el tratamiento de esquinas.
  7. Opcional: Seleccione Manual y haga clic en para aplicar el tratamiento de esquinas.
