Puede asociar las líneas de referencia de cota a vértices o entidades de croquis.
Para asociar las líneas de referencia de cota:
-
Haga clic con el botón derecho del ratón en la cota y seleccione Volver a asociar.

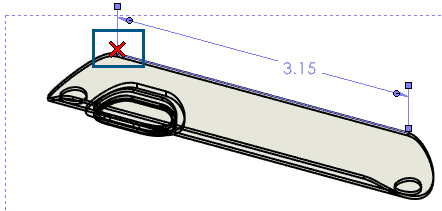

SOLIDWORKS
® resalta el punto con una X en la línea de referencia.
-
Seleccione un punto en el modelo para volver a asociar el punto al modelo.
El punto se vuelve a asociar en la nueva selección.
- La barra de estado situada en la parte inferior de la ventana SOLIDWORKS le informa dónde seleccionar en el modelo.
- Un mensaje le informa cuando realiza una selección no válida.
- Si no desea seleccionar un punto en el modelo, presione Intro para mover la X al siguiente punto.
- Volver a asociar no admite las siguientes dimensiones:
- Sólido importado
- DimXpert
- en cadena
- Diámetros lineales simétricos
- Longitudes de trayecto
-
Repita el paso 2 hasta que no haya puntos resaltados con una X en la línea de referencia.
