Conversión de BREP de malla a BREP estándar

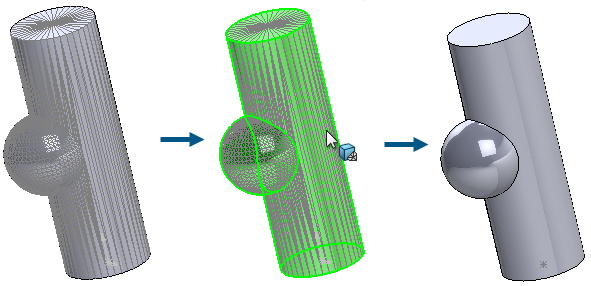

Puede utilizar el comando Convertir malla a estándar para convertir caras de BREP de malla segmentadas con geometría reconocida a caras de malla BREP estándar.

Esta funcionalidad funciona para sólidos BREP de malla o de malla híbrida que tengan geometría reconocida. La funcionalidad funciona mejor para mallas con geometría plana, cilíndrica, cónica y esférica bien definida que no tienen ruido significativo.

Para convertir BREP de malla a BREP estándar:

  1. Abra un modelo que tenga sólidos BREP o de malla híbrida con caras segmentadas y reconocidas.
  2. Lleve a cabo una de las siguientes acciones:
    • Haga clic derecho en un sólido y seleccione Convertir malla a estándar .
    • Haga clic en Insertar > Malla > Convertir malla a estándar .
    • En el CommandManager de Modelado de mallas, haga clic en Convertir malla a estándar .
  3. En el PropertyManager, en Seleccionar sólido, seleccione los sólidos para convertir caras de BREP de malla segmentadas y reconocidas a caras BREP estándar.
    Los colores indican caras de malla que son reconocidas o no reconocidas.
  4. Haga clic en para convertir las caras de BREP de malla segmentada reconocidas a caras BREP estándar.
    Puede repetir este proceso para intentar reconocer y convertir caras adicionales.
    Las caras BREP estándar convertidas aparecen en el gestor de diseño de FeatureManager con el nombre y el icono Convertir a BREP estándar .
