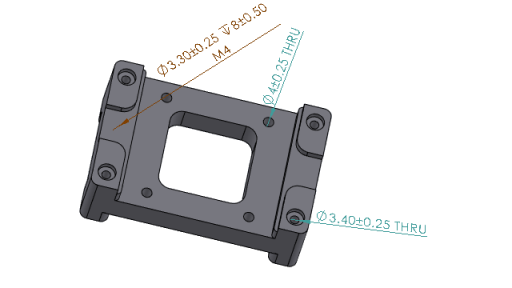

Reparación de las cotas colgantes

Puede editar las cotas colgantes para volver a asociarlas a una operación del modelo. Esto se aplica a las cotas creadas utilizando las herramientas DimXpert, tales como Cota de tamaño , Cotas de ubicación y la herramienta Cota de ángulo. Esta herramienta solo está disponible para las cotas de DimXpert.

Para reparar las cotas colgantes:

  1. Abra una pieza o ensamblaje que contenga cotas colgantes creadas con herramientas de DimXpert.
  2. En DimXpertManager, haga clic con el botón derecho del ratón en una operación y seleccione Editar operación.
  3. En PropertyManager, seleccione la referencia que falta para la cota colgante y haga clic en .
