N.º de puntos para cada frecuencia
|
Establece el número máximo de puntos de frecuencias en los que debe evaluarse la respuesta para cada modo. El límite de pasos de solución totales es 10000. |
|
Ancho de banda alrededor de cada frecuencia
|

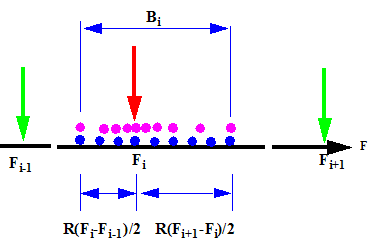

Es una relación R que establece el intervalo de puntos de frecuencia de solución alrededor de cada frecuencia natural incluida en el análisis. Por ejemplo, el intervalo completo B i (R =1) para el modo i se extiende desde (F i - F i-1)/2 a (F i+1 - F i)/2 como se muestra a continuación:
- Se utiliza un punto de frecuencia de solución en cada frecuencia natural considerada en el análisis. Si dos modos consecutivos están demasiado cerca el uno del otro, el software utiliza un número de puntos menor que el establecido en N.º de puntos para cada frecuencia.
- Para el primer modo, Fi-1 se considera nulo. Para el último modo, el ancho de banda se considera simétrico alrededor de la frecuencia natural.
- Si la frecuencia de límite superior, especificada en la pestaña Opciones armónicas, es mucho mayor que la frecuencia natural más alta del análisis, los datos de N.º de puntos para cada frecuencia se utilizan para definir puntos de frecuencia en ese intervalo.
|
|
Interpolación
|
|
Logarítmica
|
Los puntos de frecuencia de solución están encerrados alrededor de cada frecuencia natural desde el punto de vista logarítmico para capturar la respuesta con precisión en el entorno de frecuencias naturales. En la figura anterior, estos puntos se muestran en rosa.
|
|
Lineal
|
Los puntos de frecuencia se distribuyen uniformemente en el ancho de banda. En la figura anterior, estos puntos se muestran en azul.
|
|
| Incluir frecuencias adicionales como respuesta |
Seleccione esta opción para incluir frecuencias adicionales de interés para el cálculo de los parámetros de respuesta a cargas armónicas.
Además de las frecuencias naturales, que se incluyen en el análisis armónico por defecto, puede seleccionar hasta 20 puntos de interés de frecuencia extra. Introduzca los puntos de frecuencia extra en orden ascendente (valores positivos).
El número de puntos de frecuencia de la solución en los que el solver calcula la respuesta (es decir, los puntos de solución de frecuencia agrupada entre dos frecuencias consecutivas) es idéntico al número de puntos de frecuencia utilizados para las frecuencias naturales (consulte N.º de puntos para cada frecuencia).
|
| Editar |
Seleccione esta opción para introducir hasta 20 frecuencias en orden ascendente (valores positivos). |
| Tolerancia a la fusión de puntos de frecuencia adicionales |
Establece un límite de tolerancia (%) que define lo cerca que está un punto de frecuencia adicional de una frecuencia natural o de su punto de frecuencia adicional consecutivo para que el solver pueda fusionar las dos frecuencias consecutivas en una sola frecuencia. El límite de tolerancia predeterminado es del 1 %. El solver no aplica el criterio de tolerancia a los puntos de frecuencia naturales (es decir, las frecuencias naturales no se fusionan).
|
 representa las frecuencias naturales calculadas por el solver (todas las frecuencias naturales están incluidas en el cálculo de la salida RMS).
 representa puntos de frecuencia adicionales definidos por el usuario para incluir en el cálculo de la salida RMS.
 representa la tolerancia (%).
Por ejemplo, el solver fusiona un punto de frecuencia adicional con su frecuencia natural más cercana, basándose en los siguientes criterios:
|
