Puede alinear cotas y notas de distintas maneras mediante la utilización de líneas de inferencia, rejillas y herramientas de alineación.
Líneas de inferencia
Puede alinear cotas y notas a través de líneas de inferencia que aparecen al arrastrar.
Arrastre cotas o notas por su texto y colóquelas en nuevas ubicaciones. Utilice líneas de inferencia para alinearlas y colocarlas.
 |

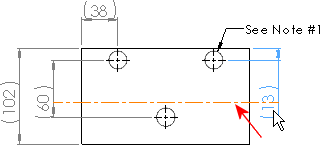

| Arrastre una cota y «engánchela» al texto de otra cota, como indica la línea de inferencia discontinua. |
 |

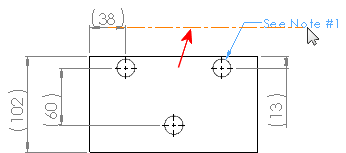

| Arrastre una nota y «engánchela» al texto de la cota, como indica la línea de inferencia discontinua. |
Para desactivar el enganche al vuelo temporalmente, mantenga presionada la tecla
Alt.
Para desactivar permanentemente el enganche, en , seleccione Desactivar inferencia de nota/cota.
Rejillas

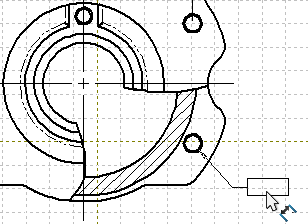

Puede arrastrar y enganchar cotas (notas no) en la rejilla.
Active la rejilla y configure su espaciado en .
Herramientas de alinear
Sólo las herramientas de alineación de cotas (Alinear paralela/concéntrica y Alinear colineal/radial) permiten crear una alineación permanente. Arrastrar a líneas de inferencia o enganchar a una rejilla no son acciones permanentes.
