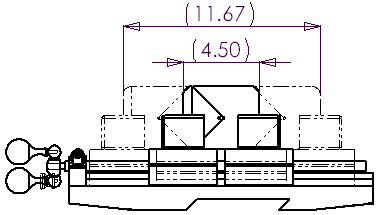

En los dibujos de ensamblaje, puede utilizar la opción Vistas de posición alternativa para indicar el alcance de movimiento de un componente de ensamblaje al mostrarlo en distintas posiciones.
En la vista original puede solapar una o varias vistas de posición alternativa en una fuente centrada doble.
- Puede acotar entre la vista primaria y la Vista de posición alternativa.
- La Vista de posición alternativa se agrega al gestor de diseño del FeatureManager.
- Además, puede crear más de una Vista de posición alternativa en un dibujo.
- La vista de posición alternativa está disponible en las vistas de recorte y vistas de sección parcial, pero no para las vistas de rotura o vistas de sección.
- Después de crear una vista de posición alternativa, puede modificarla en los ensamblajes y dibujos.
