Atributos generales y limitaciones de las operaciones de biblioteca

Puede realizar varias tareas al crear e insertar operaciones de biblioteca. Existen limitaciones con respecto a las operaciones de biblioteca.

Atributos generales

Cuando crea operaciones de biblioteca, puede realizar las siguientes tareas:
  • Agregar descripciones a las referencias cuando se guarda la operación de biblioteca.
  • Agregar anotaciones a una operación de biblioteca.
    Al insertar la anotación en una operación de biblioteca, la propia anotación o la línea indicativa deben tocar la operación para poder guardarlas con la operación.
  • Incluir una operación de hélice dentro de una operación de biblioteca.
Cuando inserta operaciones de biblioteca, puede realizar las siguientes tareas:
  • Seleccionar una configuración al insertar la operación de biblioteca en una pieza.
  • Incluir la opción Vincular a la pieza padre.
  • Editar mediante el cambio de configuraciones, la selección de una posición diferente, etc.
  • Insertar anotaciones en la pieza con la operación de biblioteca.
  • Invertir la orientación de croquis durante la inserción de una operación de biblioteca haciendo clic en la flecha de dirección en la zona de gráficos.
  • Transferir propiedades visuales, como texturas, especificadas en la operación de biblioteca a las operaciones insertadas.

Margen de errores de la operación de biblioteca

Cuando inserta una operación de biblioteca en un modelo y recibe mensajes de error, puede mantener los resultados para ver y reparar manualmente los errores.

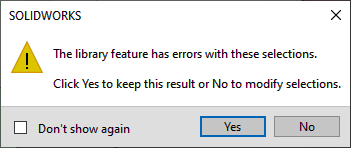

En el mensaje de advertencia, haga clic en Sípara mantener los resultados. En el gestor de diseño del FeatureManager®, puede reparar manualmente la operación de biblioteca o hacer clic en Deshacer para eliminarla. Si hace clic en No en el mensaje de advertencia, en el PropertyManager Operación de biblioteca, puede modificar las selecciones o hacer clic en para restaurar el gestor de diseño del FeatureManager sin la operación de biblioteca.

Limitaciones

Historial y referencias

Al crear una operación de biblioteca, marque las operaciones que desee incluir cuando inserte la operación de biblioteca en la pieza de destino. Por lo general, una o más operaciones base sobre las que haya construido la operación de biblioteca se reemplazarán por operaciones base que ya se encuentren en la pieza de destino.

Los croquis necesarios para respaldar las operaciones seleccionadas se incluyen automáticamente.

Al insertar una operación de biblioteca, se incluye el historial de todas las operaciones insertadas. Cualquier referencia que se pueda resolver en la operación de biblioteca no se mostrará como una referencia externa que necesite seleccionar. Debe seleccionar cualquier referencia externa restante en las entidades de la pieza de destino.

Curvas

Puede agregar estas curvas como operaciones de biblioteca: hélice, espiral y curva compuesta.

Solo puede agregar una curva proyectada como una operación de biblioteca con referencia.

No puede agregar estas curvas como operaciones de biblioteca: curva por puntos XYZ, curva por puntos de referencia y línea de partición.

Operaciones con operadores booleanos

No puede agregar operaciones booleanas como operaciones de biblioteca. Ejemplos: operaciones para combinar, unir, intersecar o eliminar sólidos.

Superficies

No puede agregar operaciones de superficie como operaciones de biblioteca.

Croquis

Los bloques son incompatibles como operaciones de biblioteca. Una posible solución puede ser explosionar los bloques.
